前言
文档目的
TSBS（Time Series Benchmark Suite）是目前使用最广的时序数据库基准工具。它的设计目标是横向比较不同时序数据库的实现效率，因此把全部用例收敛到「单表 + 标签过滤 + 时间聚合」这一共同交集上。这个取舍保证了结论的可比性，同时也决定了它无法考察「关系表与时序表联合访问」这一类能力。
KWDB 是多模数据库，同一实例内同时提供时序引擎与关系引擎，跨引擎关联是其基础能力之一。这项能力不在 TSBS 的量程之内。
本文档以一次真实的二次开发为例，为 kwdb-tsbs 补充跨模（multi-mode）用例，并对该用例执行受控对照实验与代价分解。全部过程与数字均来自真机执行，配套 13 个阶段的复现脚本。
读者对象
本文档面向以下读者：
- 需要在 KWDB 上评估跨模查询代价的数据库工程师；
- 需要为基准工具补充自定义用例的测试开发人员；
- 关注多模数据库能力边界的架构设计人员。
阅读本文档需要的基础：熟悉 SQL，能够使用 Linux 命令行。不要求具备 KWDB 或 TSBS 的先前使用经验。
复现方式
本文档按阶段组织，全部脚本收录于配套脚本包。复现的最小操作如下：
tar -xzf kwdb_tsbs_multimode_v3.tar.gz
cd kwdb_tsbs_multimode/reproduce
vi mm_env.sh # 确认主机、端口、证书目录与工作路径
bash run_all.sh # 依次执行 13 个阶段
脚本为纯 Shell 实现，除 Go 工具链外不依赖其他第三方组件。每个阶段可独立执行、可重复执行，并在结束时打印成功判据。
若未取得脚本包，可直接使用本文档正文中的脚本全文。第 4 章起，每个阶段的脚本都完整列出，与包内文件为同一份内容。
文档约定
| 约定 | 含义 |
|---|---|
代码字体 |
文件名、命令、参数、SQL 关键字 |
| 加粗 | 首次定义的术语 |
[ OK ] [WARN] [FAIL] |
脚本输出的状态标记，[FAIL] 会中止当前阶段 |
| 标注为「实测输出」的代码块 | 真机执行回显，未做摘改 |
| 阶段 00 – 12 | 复现流程的 13 个步骤，编号与脚本文件名前缀一致 |
正文中的「注意」「提示」「警告」三种提示块含义如下：
- 注意：可能引起误解或结果偏差的事项；
- 提示：可以简化操作或提高效率的做法；
- 警告：会导致阶段失败或结论失效的操作。
术语
| 术语 | 说明 |
|---|---|
| 多模（multi-mode） | KWDB 在同一实例内同时提供时序引擎与关系引擎 |
| 跨模查询 | 一条 SQL 同时访问时序表与关系表 |
| 时序库 / 关系库 | engine_type 分别为 TIME SERIES / RELATIONAL 的数据库 |
| 跨模臂 | 用一条跨模 SQL 完成查询的实现方式 |
| 拆分臂 | 用时序、关系两条单模 SQL 加应用层拼接完成同一查询的实现方式 |
| 量程 | 基准工具能够覆盖的查询形态范围 |
| 分辨率 | 在已覆盖的形态范围内，基准区分快慢的能力 |
相关文档
| 内容 | 位置 |
|---|---|
| kwdb-tsbs 源码 | https://github.com/KWDB/kwdb-tsbs |
| TSBS 原始仓库 | https://github.com/timescale/tsbs |
| KWDB 安装部署 | 同系列《KaiwuDB CCL 3.2.2 部署与验证》 |
1 概述
本章给出主要结论、问题界定、文档组织方式以及数据口径。
1.1 主要结论
本文档全部结论来自真机实测，环境见 3.1 节，每条结论均可在对应阶段的实测输出中逐条核对。
结论一：TSBS 的缺口在量程，不在分辨率。
在已覆盖的形态内，TSBS 的刻度是够用的。本文复现的官方 29 个模板，中位延迟从 0.55 ms 到 317.04 ms，跨度 576 倍，快慢两端区分明显。缺口在于没有度量「多维关联」的手段：KWDB 方言的 3 个 Go 源文件中，SQL 文本里的 JOIN 出现 0 次；作为对照，timescaledb/iot.go 出现 13 次。
结论二：跨模查询的代价结构内部分化显著，不宜笼统描述为「慢」。

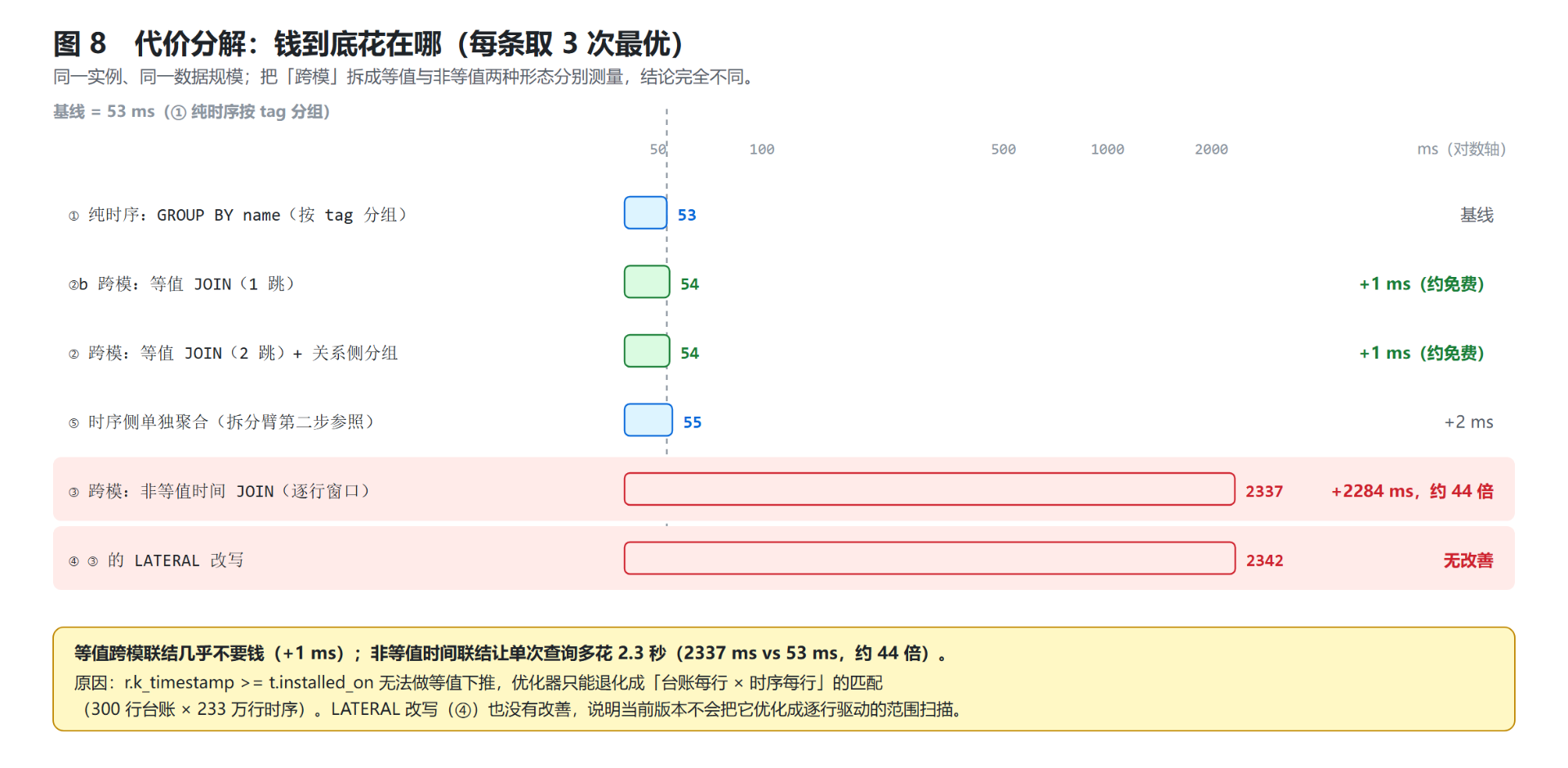

代价分解（第 10 章）的结果如下：
| 查询形态 | 耗时（含客户端固定开销） | 相对纯时序基线 |
|---|---|---|
| 纯时序按 tag 分组（基线） | 53 ms | 1× |
| 跨模等值 JOIN（一跳 / 两跳） | 54 ms | +1 ms |
| 跨模非等值时间 JOIN（窗口右界逐行不同） | 2337 ms | 约 44× |
等值联结引入关系维度的代价可以忽略；代价集中出现在非等值时间联结上，原因是逐行不同的时间窗口无法做等值下推。两类形态需要分别描述，否则会把优化方向引向「跨模」这一整体标签。
结论三：补充该维度的首要价值是可观测，而非性能提升。

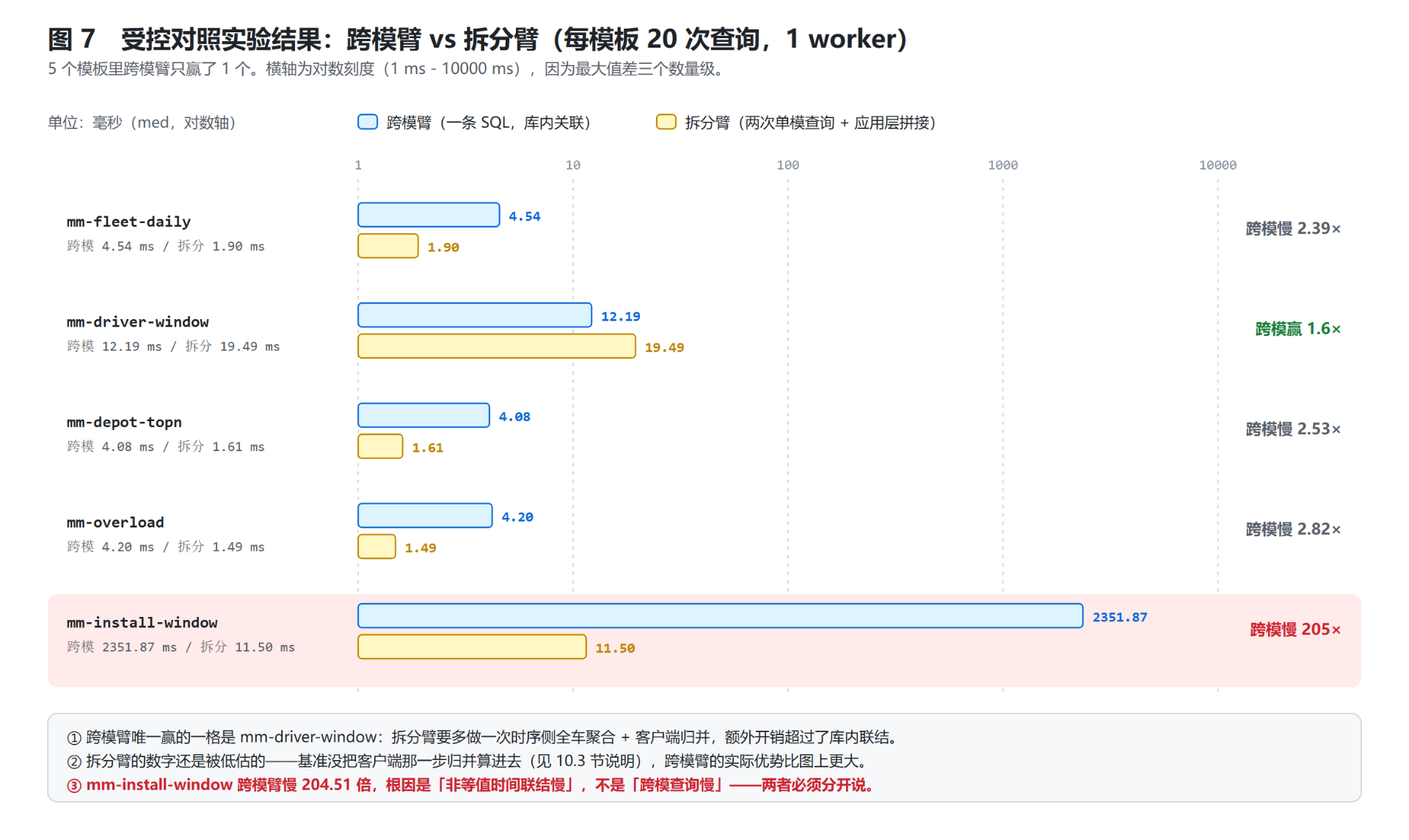

受控对照实验（第 10 章）中，5 个跨模模板的跨模臂只有 1 个胜出（mm-driver-window，12.19 ms 对 19.49 ms），其余 4 个更慢。因此本文档并不主张跨模查询更快，而是指出：基准若不提出某类问题，就无法给出该类问题的答案，其中既包括「代价很低」的答案，也包括「代价很高」的答案。
1.2 问题界定
基准工具的职责是在给定的测量范围内提供有区分度的刻度。TSBS 面向多实现横向比较，因此把用例约束在「单表 + 标签过滤 + 时间聚合」这一共同交集内，这是合理的工程取舍。
由此产生的边界是：凡必须跨表或跨引擎才能表达的查询形态，均不在量程之内。KWDB 的多模能力恰好完整落在该边界之外。
本文档的工作可以理解为为该基准增加一段量程，而不是对其准确性提出异议。

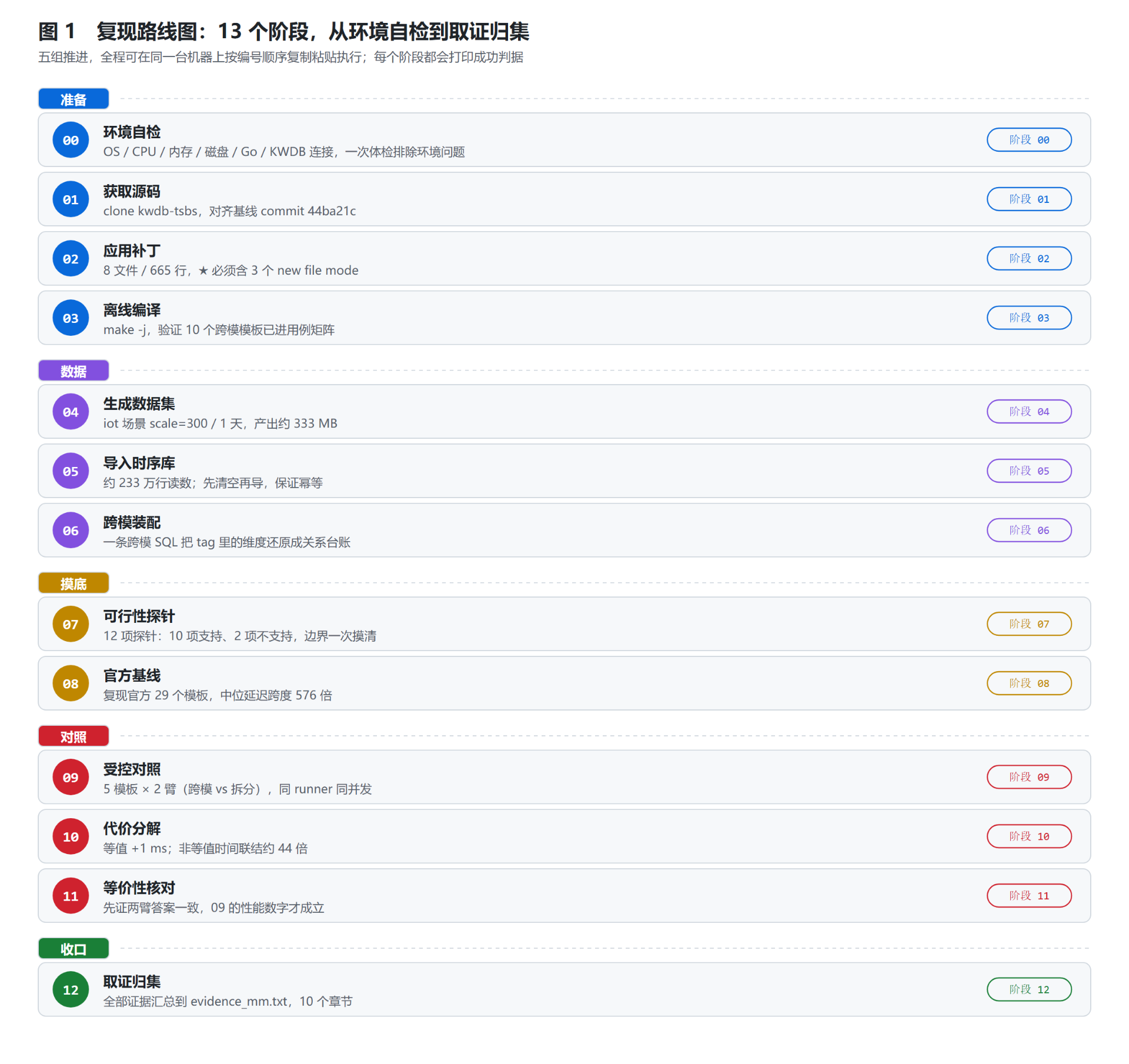

1.3 文档组织与复现路径
第 5 章至第 11 章按阶段推进，每个阶段对应一个可独立执行的脚本。环境满足 3.2 节的前置条件后，按顺序执行即可。
| 阶段 | 名称 | 说明 | 章节 |
|---|---|---|---|
| 00 | 环境自检 | 核对操作系统、磁盘、Go 工具链、KWDB 连接 | 5 |
| 01 | 获取源码 | clone kwdb-tsbs 并对齐基线 commit | 6.1 |

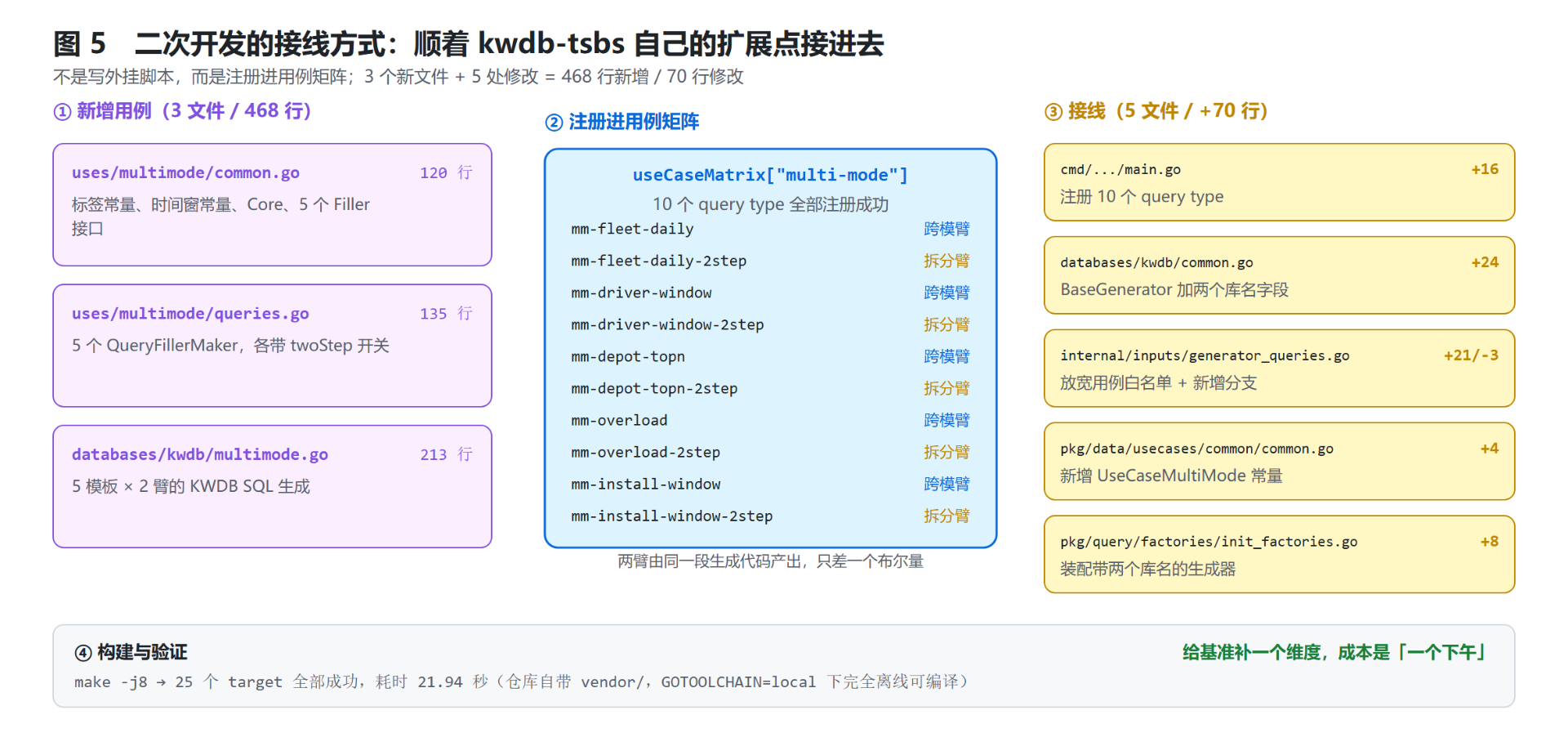

| 02 | 应用补丁 | 应用本次二次开发的 8 个文件改动 | 6.2 |
| 03 | 编译 | 离线编译，验证 10 个跨模模板已注册 | 6.3 |
| 04 | 生成数据 | 生成 iot 数据集 | 7.1 |
| 05 | 导入 | 导入时序库，先清空再导入 | 7.2 |
| 06 | 跨模装配 | 用一条跨模 SQL 从 tag 还原关系台账 | 7.3 |
| 07 | 可行性探针 | 12 项探针，确定可用与不可用的写法 | 8 |
| 08 | 官方基线 | 复现官方 29 个模板 | 9 |
| 09 | 受控对照 | 跨模臂与拆分臂配对测量，5 组 | 10.2 |
| 10 | 代价分解 | 将总耗时拆分为 6 条最小查询 | 10.4 |
| 11 | 等价性核对 | 先确认两臂答案一致，再做性能比较 | 10.6 |
| 12 | 取证归集 | 汇总全部证据至单个文件 | 11 |
每个阶段结束时打印下一步应执行的脚本，按提示顺序执行即可。
1.4 数据口径
为避免误读，先行说明以下事项。
环境口径：本文环境为单机单副本加 TLS 的 KWDB 3.2.2 CCL，不是官方推荐的生产配置。文中所有绝对延迟数字与硬件相关，可迁移的结论是比值。
数据口径：数据集为 TSBS 自带的合成数据（scale=300，1 天，采样间隔 10 s），不含真实业务数据。
脱敏口径：文中出现的主机地址属于 RFC 1918 私网地址段，不涉及公网资产；文中不含账号与口令。
评价口径：本文档对 TSBS 的全部评价限定在量程边界这一范畴，不涉及其代码质量。
2 技术背景
本章介绍 TSBS 的体系结构、KWDB 的多模模型，以及两项支撑「量程缺口」判断的证据。
2.1 TSBS 体系结构
TSBS 本身不是测试程序，而是一组工具，将基准过程拆为四步：
tsbs_generate_data → 生成伪 CSV 格式的数据文件（.dat）
tsbs_load_<db> → 将 .dat 导入目标数据库
tsbs_generate_queries → 生成查询文件（gob 编码，按 query type 分文件）
tsbs_run_queries_<db> → 读取查询文件，按并发执行并统计延迟
其中两项设计直接关系到本次二次开发：
- 查询模板可插拔：每个数据库方言（
databases/<db>/）自行提供一套生成器，把模板渲染为对应数据库的 SQL。本次开发新增的即为一个方言文件。 - 用例矩阵注册全部可用 query type：不带参数执行
tsbs_generate_queries时，程序会列出其识别的全部 query type。这构成第 6.3 节验证「10 个跨模模板是否注册成功」的依据。
2.2 KWDB 多模模型与跨模查询

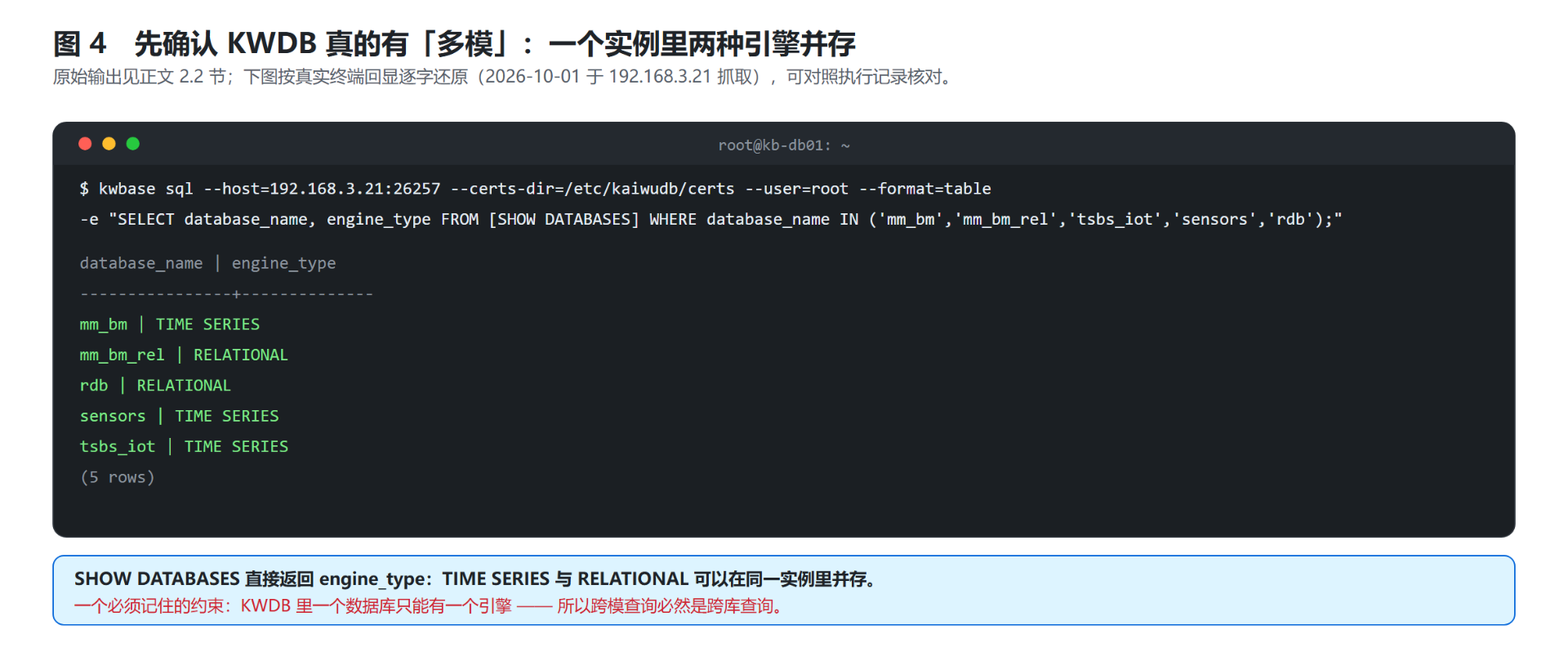

KWDB 在同一实例内可同时存在时序引擎与关系引擎。执行以下 SQL 可以确认：
SELECT database_name, engine_type FROM [SHOW DATABASES] ORDER BY engine_type, database_name;
返回结果中同时出现 TIME SERIES 与 RELATIONAL 两种 engine_type，这是跨模查询的物理基础。
（上图按真实终端回显逐字还原，命令与本节的 SQL 一致。阶段 12 会重新执行一次并纳入取证。）
在 KWDB 中，跨模查询的具体含义是一条 SQL 同时访问时序表与关系表。典型场景是将设备台账、组织架构、合同、工单等主数据置于关系表，将测量值置于时序表，然后用一条 SQL 完成如下查询：
- 每个区域的日均油耗是多少（区域在关系表，油耗在时序表）；
- 哪些车辆的峰值载重超过其额定载重（额定载重在关系表，峰值载重在时序表）；
- 某车辆在其投运之后的行驶时长是多少（投运日期在关系表，行驶记录在时序表）。
这三类查询形态均不在 TSBS 官方模板的覆盖范围内。
2.3 物理约束：一个数据库只能有一个引擎
以下约束决定了本文档全部脚本的库命名约定，也是初次使用最容易忽略的一点。
注意：KWDB 中一个数据库只能有一个引擎。因此关系表与时序表不能置于同一个数据库内，跨模查询必然是跨库查询。
据此，本文档采用的命名约定如下：
| 角色 | 库名 | 引擎 | 内容 |
|---|---|---|---|
| 时序库 | mm_bm |
TIME SERIES | readings / diagnostics（事实表） |
| 关系库 | mm_bm_rel |
RELATIONAL | trucks / fleets（维度台账） |
SQL 中引用时须写全 库.public.表 三段式。该写法在 7.3 节的装配 SQL 中会多次出现。

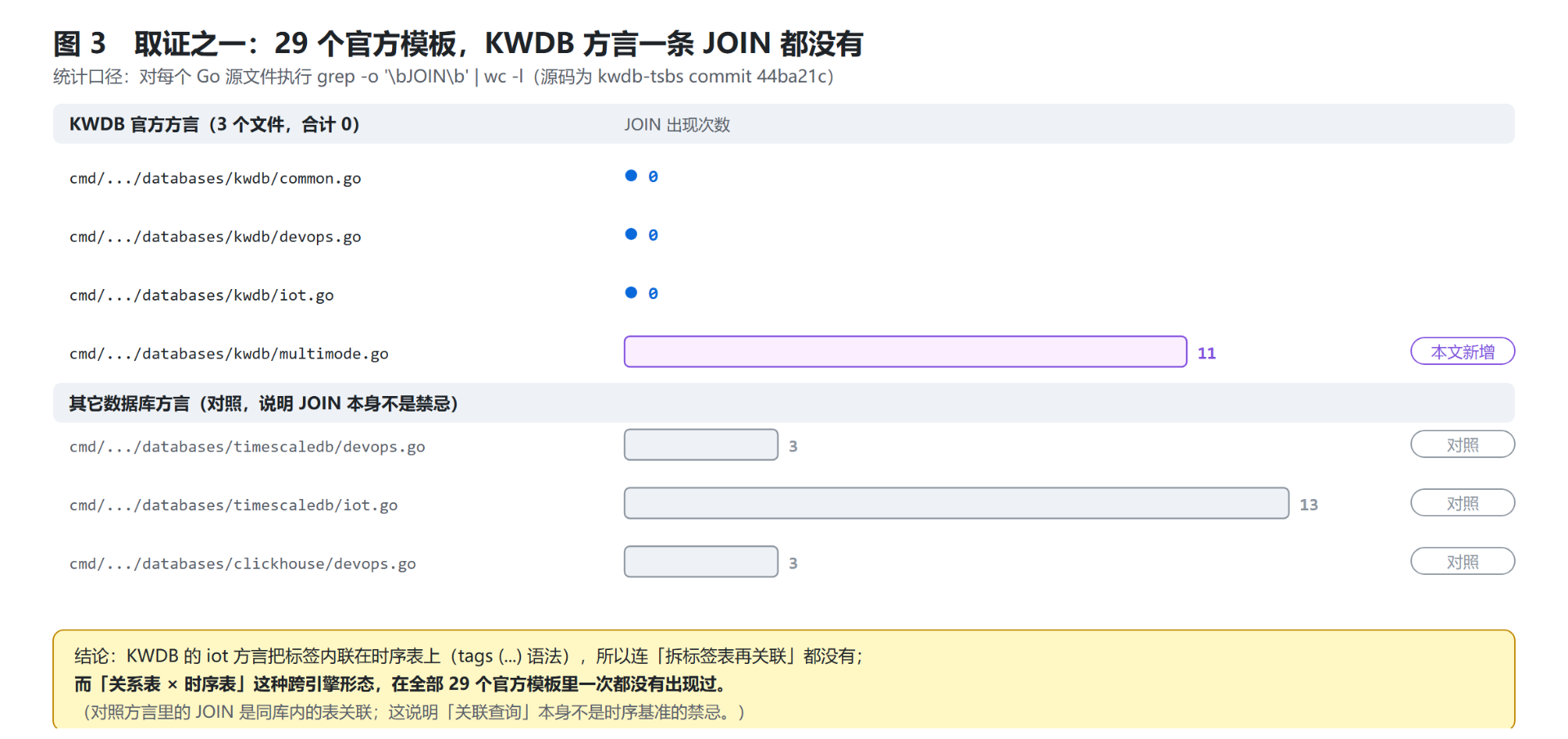

2.4 证据一：官方模板中不存在跨模关联
判断某一能力是否在基准覆盖范围内，需要计数而非印象。方法为统计各方言目录下 Go 源文件中 SQL 文本里的 JOIN 出现次数。
结果如下：
- KWDB 官方方言 3 个文件，
JOIN合计 0 次； - 对照方言：
timescaledb/iot.go为 13 次，timescaledb/devops.go为 3 次，clickhouse/devops.go为 3 次。
该对照说明 JOIN 本身并非时序基准的禁忌，其他方言在使用。KWDB 方言中不出现 JOIN，原因是 TSBS 的 iot 用例把维度内联进了时序表（使用 KWDB 的 tags (...) 语法），因而省去了「拆出标签表再关联」这一层。
本文新增的 multimode.go 中 JOIN 出现 11 次，即 1.2 节所述新增量程的实现。

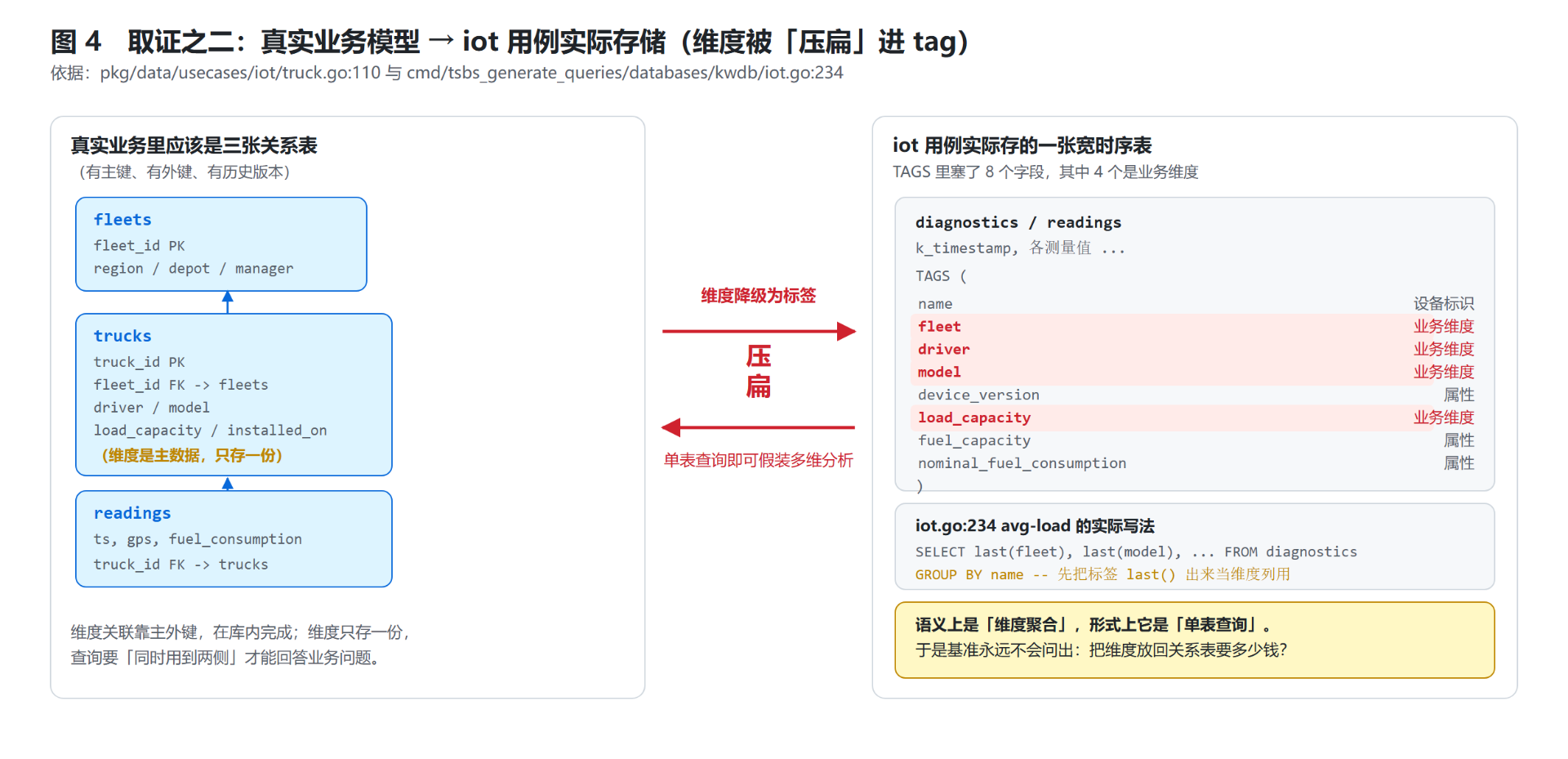

2.5 证据二：维度的内联机制
iot 用例之所以不需要 JOIN，是因为其业务维度并未存放在关系表中。
TSBS 生成 iot 设备时，一台车辆的 8 个标签定义于 pkg/data/usecases/iot/truck.go:110：
tags: []common.Tag{
{Key: []byte("name"), Value: fmt.Sprintf(truckNameFmt, i)},
{Key: []byte("fleet"), Value: common.RandomStringSliceChoice(FleetChoices)},
{Key: []byte("driver"), Value: common.RandomStringSliceChoice(driverChoices)},
{Key: []byte("model"), Value: m.Name},
{Key: []byte("device_version"), Value: common.RandomStringSliceChoice(deviceVersionChoices)},
{Key: []byte("load_capacity"), Value: m.LoadCapacity},
{Key: []byte("fuel_capacity"), Value: m.FuelCapacity},
{Key: []byte("nominal_fuel_consumption"), Value: m.FuelConsumption},
},
其中 fleet、driver、model、load_capacity 在真实业务模型中属于主数据，通常应当具备主键、外键与历史版本。在该用例中，四者全部被降级为时序表的标签。
这一处理方式带来一个连带结果。cmd/tsbs_generate_queries/databases/kwdb/iot.go:234 中 avg-load 模板的写法为：
SELECT last(fleet), last(model), ...
FROM diagnostics
GROUP BY name -- 先把标签 last() 出来当维度列用
该查询在语义上是维度聚合（按车队汇总），在语法形式上是单表查询。last(fleet) 的作用等价于从标签中取出被内联的那个字段。
由此可以确定缺口的完整机制：把维度内联进 tag 之后，用单表查询即可完成多维分析的形式表达。基准因此不会提出「把维度放回关系表、再用一条 SQL 关联回来，代价是多少」这一问题。

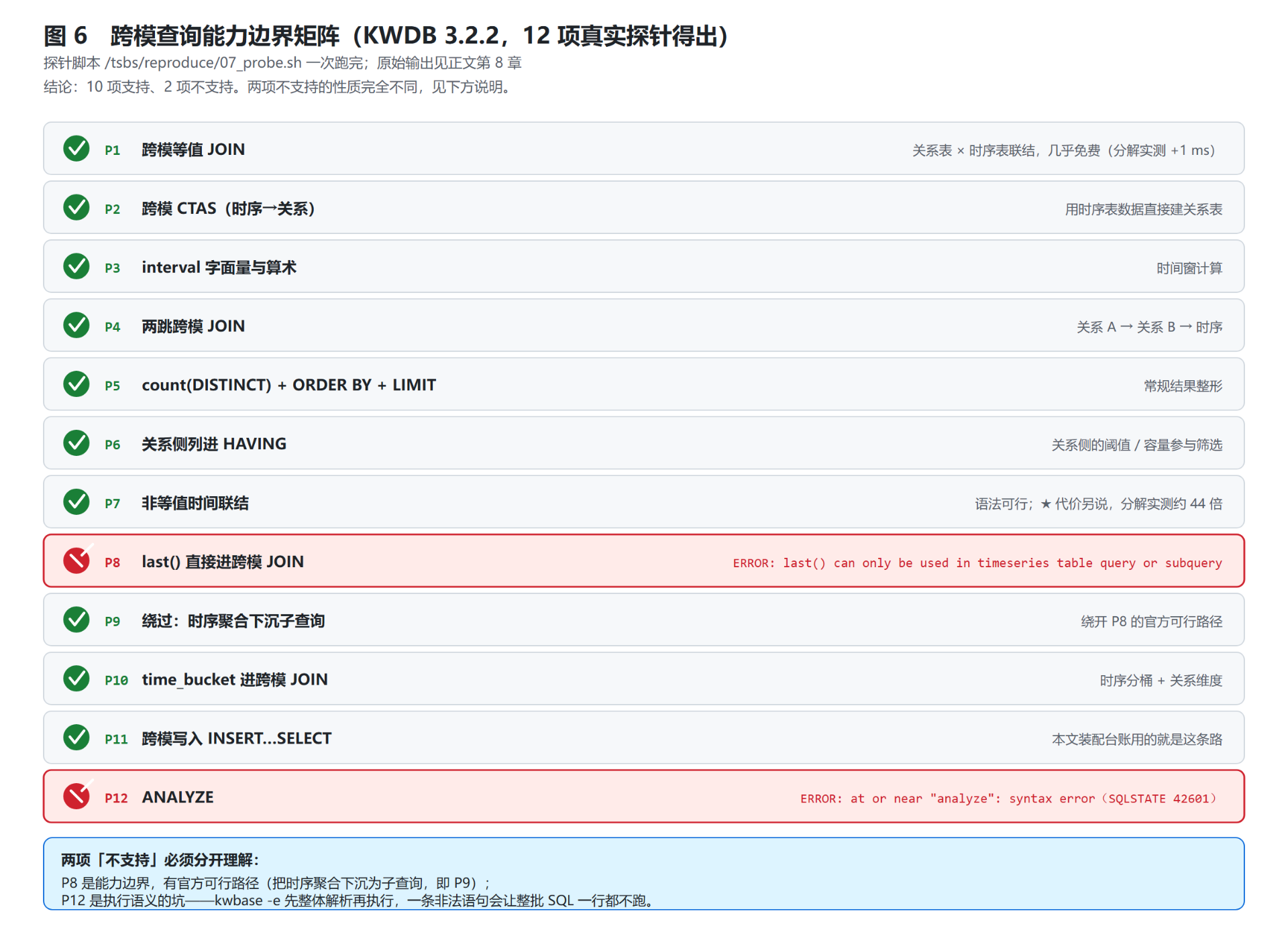

第 8 章的 12 项探针与第 10 章的代价分解，回答的正是该问题的后半部分。
3 环境准备
3.1 环境基线
以下为本文件全部数字的来源环境，与阶段 00 的自检输出一致。
| 项目 | 实测值 |
|---|---|
| 操作系统 | CentOS Linux release 7.9.2009 (Core) |
| 内核 | 3.10.0-1160.el7.x86_64 |
| CPU | AMD Ryzen 7 5700X 8-Core（8 核） |
| 内存 | 31 GB |
| 数据盘 | 独立 LVM 卷挂载至 /tsbs，可用 145 GB |
| Go | go1.24.0 linux/amd64 |
| KWDB | KaiwuDB Version 3.2.2，Build Time 2026/08/04 03:57:59，Distribution CCL |
| 部署形态 | 单机单副本加 TLS（--certs-dir=/etc/kaiwudb/certs），SQL 端口 26257 |
| 基准源码 | kwdb-tsbs commit 44ba21c（2026-08-27，增加参数 --mean-mode=standard|trimmed） |
注意：单机单副本不是官方推荐的生产配置。本文档中的绝对毫秒数仅在本环境下可比，跨环境请使用比值。
3.2 前置条件
复现前逐项确认以下条件。阶段 00 会自动核对，此处供人工检查。
| 序号 | 项目 | 要求 | 检查方式 |
|---|---|---|---|
| 1 | KWDB | 3.2.2 已安装且服务运行中 | systemctl is-active kaiwudb |
| 2 | 客户端 | kwbase 可执行 |
/usr/local/kaiwudb/bin/kwbase version |
| 3 | 证书 | TLS 证书目录存在 | ls /etc/kaiwudb/certs |
| 4 | Go | 1.21 以上，本文为 1.24.0 | go version |
| 5 | 数据盘 | 至少 20 GB 可用，本文为 145 GB | df -h /tsbs |
| 6 | 网络 | 仅获取源码一步需要，其余离线 | — |
| 7 | 第三方包 | 不需要任何第三方 Python 或 Go 包 | — |
提示：KWDB 本身的安装不在本文档范围内。若尚无可用实例，请先完成同系列《KaiwuDB CCL 3.2.2 部署与验证》，再回到第 5 章。
3.3 目录规划
编译缓存与数据集各会占用数 GB 空间，因此将代码与数据分开存放，避免写满根分区。
/opt/src/kwdb-tsbs/ 源码树（编译产物在 bin/ 下）
/tsbs/ 独立数据盘挂载点
├── load_data/ 生成的数据集（约 333 MB）
├── query_data/ 生成的查询文件（gob 编码）
├── reports/ 报告与原始日志
│ ├── raw/ 逐模板原始日志与结果 JSON
│ ├── equiv/ 两臂等价性核对素材
│ └── evidence_mm.txt 全部取证汇总
├── gocache/ Go 构建缓存
└── gomodcache/ Go 依赖缓存
4 复现套件
4.1 设计说明
本文档早期版本采用「讲解加关键代码片段」的组织方式。该写法可读性尚可，但按其实施会遇到三处中断：
| 序号 | 中断点 | 后果 |
|---|---|---|
| 1 | 只给出新增 Go 文件的关键若干行 | 读者需自行定位并拼接文件。缺少任一新增文件会导致编译失败，报错为 undefined: multimode.NewCore，不指向真实原因 |
| 2 | 从导入数据开始叙述，未说明数据来源 | 首次执行即报 cannot open file .../iot_scale300_1d.dat |
| 3 | 脚本中固化了 IP、路径、库名 | 更换机器需全文检索替换，遗漏一处即失败 |
因此本版本将全部流程改写为脚本套件，遵循以下规则：
- 全部可变参数（IP、端口、路径、库名、规模）集中于
mm_env.sh一个文件，其余脚本不固化取值； - 每个阶段可独立执行、可重复执行，结束时打印下一步应执行的脚本；
- 每个阶段打印成功判据（
[ OK ]/[FAIL]/[WARN]），出现[FAIL]时立即终止并保留现场； - 13 个阶段支持一键连跑，也可从任意阶段续跑。
4.2 文件清单
reproduce/
├── mm_env.sh 公共配置与工具函数（唯一需要按环境修改的文件）
├── run_all.sh 一键总控（支持起止阶段）
├── 00_env_check.sh 环境自检
├── 01_get_source.sh 获取源码并对齐基线 commit
├── 02_apply_patch.sh 应用 multi-mode 补丁（幂等）
├── 03_build.sh 离线编译 + 验证 10 个模板注册
├── 04_gen_data.sh 生成 iot 数据集（scale=300，1 天）
├── 05_import.sh 导入时序库（幂等：先清空再导入）
├── 06_assemble.sh 跨模装配关系台账
├── 07_probe.sh 12 项跨模可行性探针
├── 08_baseline.sh 复现官方 29 个模板基线
├── 09_bench.sh 受控对照：跨模臂与拆分臂
├── 10_decompose.sh 代价分解
├── 11_equiv.sh 两臂答案等价性核对
├── 12_evidence.sh 一次性归集全部取证
├── patch/
│ └── mm_multimode.patch 完整补丁（8 文件 / 665 行，含 3 个新增文件）
└── sql/
└── mm_dataset.sql 跨模装配 SQL
4.3 配置文件 mm_env.sh
以下文件是套件中唯一需要按环境修改的部分。通常只需确认数据库连接与源码路径两项，其余保持默认值即可。该文件只定义变量与函数，不产生副作用。
脚本 mm_env.sh（完整内容）
#!/bin/bash
<span id="heading-27" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-28" class="markdown-toc-anchor"></span>
# mm_env.sh —— 整套复现脚本的公共配置（唯一需要按你的环境修改的文件）
<span id="heading-29" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-30" class="markdown-toc-anchor"></span>
# 设计原则
<span id="heading-31" class="markdown-toc-anchor"></span>
# 1. 所有可变参数（IP / 端口 / 路径 / 库名 / 规模）都集中在这里，
<span id="heading-32" class="markdown-toc-anchor"></span>
# 其余脚本一律不写死值，改环境只改这一个文件。
<span id="heading-33" class="markdown-toc-anchor"></span>
# 2. 每一项都支持用环境变量覆盖，例如：
<span id="heading-34" class="markdown-toc-anchor"></span>
# KWM_HOST=192.0.2.10 bash 09_bench.sh
<span id="heading-35" class="markdown-toc-anchor"></span>
# （192.0.2.10 是 RFC 5737 保留给文档使用的地址，不可路由；
<span id="heading-36" class="markdown-toc-anchor"></span>
# 替换为你自己的主机地址。同理 198.51.100.0/24、203.0.113.0/24。）
<span id="heading-37" class="markdown-toc-anchor"></span>
# 3. 本文件只定义变量与函数，不执行任何有副作用的动作，可安全 source。
<span id="heading-38" class="markdown-toc-anchor"></span>
#
# 用法：在其它脚本开头写
<span id="heading-39" class="markdown-toc-anchor"></span>
# . "$(dirname "$0")/mm_env.sh"
<span id="heading-40" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-41" class="markdown-toc-anchor"></span>
# ---- ① KWDB 数据库连接 ------------------------------------------------------
export KWM_PORT="${KWM_PORT:-26257}" # SQL 端口
<span id="heading-42" class="markdown-toc-anchor"></span>
# 主机地址不写死，按实际监听套接字反查。
<span id="heading-43" class="markdown-toc-anchor"></span>
# 原因有两点：其一，kwbase 通常把 --listen-addr 绑到具体网卡而不监听回环，
<span id="heading-44" class="markdown-toc-anchor"></span>
# 写死 127.0.0.1 会得到 connection refused，且报错会误导为"服务未启动"；
<span id="heading-45" class="markdown-toc-anchor"></span>
# 其二，把某个内网地址写成默认值，会使脚本换环境即失败。
_kwm_detect_host() {
local raw h
raw=$(ss -lntH 2>/dev/null | awk '{print $4}' | grep -E ":${KWM_PORT}\$" \
| grep -vE '^(127\.|\[::1\])' | head -1)
[ -z "$raw" ] && raw=$(ss -lntH 2>/dev/null | awk '{print $4}' | grep -E ":${KWM_PORT}\$" | head -1)
[ -z "$raw" ] && raw=$(netstat -lnt 2>/dev/null | awk '{print $4}' | grep -E ":${KWM_PORT}\$" | head -1)
h="${raw%:${KWM_PORT}}"
h="${h#[}"; h="${h%]}"
case "$h" in
""|"*"|"0.0.0.0"|"::") h=$(hostname -I 2>/dev/null | awk '{print $1}') ;;
esac
[ -z "$h" ] && h=127.0.0.1
echo "$h"
}
export KWM_HOST="${KWM_HOST:-$(_kwm_detect_host)}" # 数据库主机（自动探测）
export KWM_USER="${KWM_USER:-root}" # 数据库用户
export KWM_CERTS="${KWM_CERTS:-/etc/kaiwudb/certs}" # TLS 证书目录
<span id="heading-46" class="markdown-toc-anchor"></span>
# 若为不带 TLS 的单机（--insecure），
<span id="heading-47" class="markdown-toc-anchor"></span>
# 置为空串：KWM_CERTS= bash xx.sh
export KWM_BIN="${KWM_BIN:-/usr/local/kaiwudb/bin/kwbase}" # 客户端二进制
<span id="heading-48" class="markdown-toc-anchor"></span>
# ---- ② kwdb-tsbs 源码与基线 ------------------------------------------------
export KWM_SRC="${KWM_SRC:-/opt/src/kwdb-tsbs}" # 源码树（编译产物落在 $KWM_SRC/bin）
export KWM_TSBS_REPO="${KWM_TSBS_REPO:-https://gitee.com/kwdb/kwdb-tsbs.git}"
export KWM_TSBS_BASE="${KWM_TSBS_BASE:-44ba21c}" # 本文实测基线 commit
<span id="heading-49" class="markdown-toc-anchor"></span>
# ---- ③ 工作目录（建议放在独立数据盘上）------------------------------------
export KWM_ROOT="${KWM_ROOT:-/tsbs}" # 数据盘挂载点
export KWM_LOAD="${KWM_LOAD:-${KWM_ROOT}/load_data}" # 生成的数据集
export KWM_QD="${KWM_QD:-${KWM_ROOT}/query_data}" # 生成的查询文件
export KWM_RPT="${KWM_RPT:-${KWM_ROOT}/reports}" # 报告与原始日志
export KWM_RAW="${KWM_RAW:-${KWM_RPT}/raw}" # 逐模板原始日志
<span id="heading-50" class="markdown-toc-anchor"></span>
# ---- ④ 数据集与库名 --------------------------------------------------------
export KWM_SCALE="${KWM_SCALE:-300}" # TSBS scale（300 ≈ 300 辆车）
export KWM_TSDB="${KWM_TSDB:-mm_bm}" # 时序库名（iot 数据）
export KWM_RELDB="${KWM_RELDB:-${KWM_TSDB}_rel}" # 关系库名（一个库只能有一个引擎）
export KWM_CPUDB="${KWM_CPUDB:-tsbs_bench}" # cpu-only 基线库（表结构不同，须独立）
export KWM_TS_START="${KWM_TS_START:-2026-01-01T00:00:00Z}"
export KWM_TS_END="${KWM_TS_END:-2026-01-02T00:00:01Z}"
export KWM_QNUM="${KWM_QNUM:-20}" # 每个 query type 生成多少条查询
export KWM_WORKERS="${KWM_WORKERS:-1}" # 查询并发；受控对照固定为 1
<span id="heading-51" class="markdown-toc-anchor"></span>
# ---- ⑤ 实验用的固定时间窗（两臂必须完全一致，否则不可比）------------------
export KWM_W1="${KWM_W1:-2026-01-01 06:00:00}"
export KWM_W2="${KWM_W2:-2026-01-01 07:00:00}"
<span id="heading-52" class="markdown-toc-anchor"></span>
# ---- ⑥ Go 工具链 -----------------------------------------------------------
export GOROOT="${GOROOT:-/usr/local/go}"
export GOTOOLCHAIN=local # 禁止自动下载工具链（离线可编译的关键）
export GOFLAGS=-mod=vendor # 用仓库自带 vendor 目录，全程不联网
export PATH="${PATH}:${GOROOT}/bin"
export GOCACHE="${GOCACHE:-${KWM_ROOT}/gocache}"
export GOMODCACHE="${GOMODCACHE:-${KWM_ROOT}/gomodcache}"
<span id="heading-53" class="markdown-toc-anchor"></span>
# ---- ⑦ 输出工具函数 --------------------------------------------------------
step() { printf '\n========== %s ==========\n' "$*"; }
ok() { printf '[ OK ] %s\n' "$*"; }
warn() { printf '[WARN] %s\n' "$*"; }
fail() { printf '[FAIL] %s\n' "$*"; }
die() { printf '[FAIL] %s\n' "$*"; exit 1; }
<span id="heading-54" class="markdown-toc-anchor"></span>
# 统一的 SQL 执行入口：table 形态，便于人眼核对
kwsql() {
"$KWM_BIN" sql --host="${KWM_HOST}:${KWM_PORT}" --certs-dir="${KWM_CERTS}" \
--user="${KWM_USER}" --format=table -e "$1"
}
<span id="heading-55" class="markdown-toc-anchor"></span>
# 统一的 SQL 执行入口：csv 形态，便于落盘做等价性核对
kwsql_csv() {
"$KWM_BIN" sql --host="${KWM_HOST}:${KWM_PORT}" --certs-dir="${KWM_CERTS}" \
--user="${KWM_USER}" --format=csv -e "$1"
}
<span id="heading-56" class="markdown-toc-anchor"></span>
# ★ 取单个标量值。
<span id="heading-57" class="markdown-toc-anchor"></span>
# 注意 kwbase 两种输出格式的行布局完全不同（实测）：
<span id="heading-58" class="markdown-toc-anchor"></span>
# --format=table : 第1行表头 / 第2行是横线分隔行 / 第3行才是数据
<span id="heading-59" class="markdown-toc-anchor"></span>
# --format=csv : 第1行表头 / 第2行起就是数据，且字段不带引号
<span id="heading-60" class="markdown-toc-anchor"></span>
# 写脚本时若按 table 去 sed -n '2p'，拿到的会是 "----+----" 这种分隔线，
<span id="heading-61" class="markdown-toc-anchor"></span>
# 而且不报错——是个很隐蔽的坑。这里统一走 csv + 第 2 行。
kwsql_scalar() {
kwsql_csv "$1" 2>/dev/null | sed -n '2p' | tr -d '", \r'
}
<span id="heading-62" class="markdown-toc-anchor"></span>
# 计时执行一条 SQL，打印耗时与结果行数
kw_time() { # kw_time <名称> <SQL>
local name="$1" sql="$2" t0 t1 out rc
t0=$(date +%s%N)
out=$(kwsql "$sql" 2>&1); rc=$?
t1=$(date +%s%N)
printf '%-30s rc=%s %6d ms %s\n' "$name" "$rc" "$(( (t1-t0)/1000000 ))" "$(echo "$out" | head -1)"
[ "$rc" != "0" ] && echo "$out" | grep -iE 'error|panic' | head -2 | sed 's/^/ !! /'
echo "$out" | sed -n '3,6p' | sed 's/^/ /'
echo
}
其中两个函数需要说明，它们是实测过程中发现问题的直接产物。
kwsql_scalar()用于从查询结果中取单个标量值。kwbase两种输出格式的行布局不同：--format=table为第 1 行表头、第 2 行横线分隔、第 3 行起始数据；--format=csv为第 1 行表头、第 2 行起始数据。若按 table 的习惯执行sed -n '2p'，取到的是----+----形式的分隔线，且不会报错。该函数统一使用 csv 格式并取第 2 行，规避此问题。kw_time()用于计时执行单条 SQL 并输出耗时，供第 10 章的代价分解使用。
4.4 总控脚本 run_all.sh
脚本 run_all.sh（完整内容）
#!/bin/bash
<span id="heading-64" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-65" class="markdown-toc-anchor"></span>
# run_all.sh —— 一键复现（可指定起止阶段，失败即停）
<span id="heading-66" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-67" class="markdown-toc-anchor"></span>
# 用法：
<span id="heading-68" class="markdown-toc-anchor"></span>
# bash run_all.sh 跑全部 13 个阶段
<span id="heading-69" class="markdown-toc-anchor"></span>
# bash run_all.sh 04 从阶段 04 跑到最后（前面已完成的可跳过）
<span id="heading-70" class="markdown-toc-anchor"></span>
# bash run_all.sh 04 09 只跑阶段 04 到 09
<span id="heading-71" class="markdown-toc-anchor"></span>
# bash run_all.sh --list 打印阶段清单
<span id="heading-72" class="markdown-toc-anchor"></span>
#
# 设计：
<span id="heading-73" class="markdown-toc-anchor"></span>
# · 每个阶段都是独立脚本，失败立即停止并保留现场（不吞错）
<span id="heading-74" class="markdown-toc-anchor"></span>
# · 续跑只需给出起始编号，例如上次卡在 09 就 bash run_all.sh 09
<span id="heading-75" class="markdown-toc-anchor"></span>
# · 全过程日志同时落一份到 $KWM_RPT/run_all.log
<span id="heading-76" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
HERE="$(cd "$(dirname "$0")" && pwd)"
. "${HERE}/mm_env.sh"
<span id="heading-77" class="markdown-toc-anchor"></span>
# 阶段清单：脚本文件名 | 说明
STEPS=(
"00_env_check.sh|环境自检：OS/CPU/内存/磁盘/Go/KWDB 连接"
"01_get_source.sh|获取 kwdb-tsbs 源码并对齐基线 commit"
"02_apply_patch.sh|应用 multi-mode 补丁（3 新增 + 5 修改）"
"03_build.sh|离线编译，验证 10 个跨模模板已注册"
"04_gen_data.sh|生成 iot 数据集（scale=300，1 天）"
"05_import.sh|导入时序库"
"06_assemble.sh|跨模装配关系台账"
"07_probe.sh|12 项跨模可行性探针"
"08_baseline.sh|复现官方 29 个模板基线"
"09_bench.sh|受控对照：跨模臂 vs 拆分臂"
"10_decompose.sh|代价分解"
"11_equiv.sh|两臂答案等价性核对"
"12_evidence.sh|一次性归集全部取证"
)
if [ "${1:-}" = "--list" ]; then
echo "阶段清单（文件名前两位即阶段编号）："
for s in "${STEPS[@]}"; do
printf ' %s\n' "${s%%|*}"
printf ' %s\n' "${s##*|}"
done
exit 0
fi
<span id="heading-78" class="markdown-toc-anchor"></span>
# 归一化起止编号（强制十进制，避免 08 被当成八进制）
FROM=$(printf '%02d' "$((10#${1:-0}))")
TO=$(printf '%02d' "$((10#${2:-99}))")
mkdir -p "$KWM_RPT"
LOG="$KWM_RPT/run_all.log"
{
echo "=============================================================="
echo " kwdb-tsbs 跨模（multi-mode）复现 —— $(date '+%F %T')"
echo " 阶段范围 : $FROM ~ $TO"
echo " 数据盘 : $KWM_ROOT"
echo " 目标库 : $KWM_HOST:$KWM_PORT 时序=$KWM_TSDB 关系=$KWM_RELDB"
echo "=============================================================="
STARTED=0
FAILED=""
for s in "${STEPS[@]}"; do
f="${s%%|*}"; desc="${s##*|}"
num="${f:0:2}"
n=$((10#$num)); from=$((10#$FROM)); to=$((10#$TO))
[ "$n" -lt "$from" ] && continue
[ "$n" -gt "$to" ] && continue
echo
echo "##############################################################"
echo "# 阶段 $num ｜ $desc"
echo "# 脚本 $HERE/$f"
echo "##############################################################"
if [ ! -f "$HERE/$f" ]; then
echo "[FAIL] 找不到阶段脚本 $HERE/$f"
FAILED="$num"; break
fi
STARTED=1
bash "$HERE/$f"
rc=$?
if [ "$rc" != 0 ]; then
echo
echo "[FAIL] 阶段 $num 返回 $rc —— 已停止，请按上面的提示处理后续跑："
echo " bash run_all.sh $num"
FAILED="$num"
break
fi
done
echo
echo "=============================================================="
if [ -z "$FAILED" ]; then
echo " 全部完成。取证汇总：$KWM_RPT/evidence_mm.txt"
else
echo " 在阶段 $FAILED 中止。"
fi
echo " 本次日志：$LOG"
echo "=============================================================="
} 2>&1 | tee "$LOG"
用法如下：
cd /tsbs/reproduce
bash run_all.sh --list # 打印阶段清单
bash run_all.sh # 执行全部 13 个阶段
bash run_all.sh 04 09 # 仅执行阶段 04 至 09
bash run_all.sh 04 # 从阶段 04 执行至最后
bash 04_gen_data.sh # 直接执行单个阶段
任一阶段返回非 0 时，run_all.sh 立即停止并保留现场。修复问题后执行 bash run_all.sh <失败编号> 即可续跑。
5 阶段 00：环境自检
正式操作前先执行一次环境检查，可避免执行至中途才发现磁盘或依赖不满足。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：小于 10 秒
bash 00_env_check.sh
脚本 00_env_check.sh（完整内容）
#!/bin/bash
<span id="heading-80" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-81" class="markdown-toc-anchor"></span>
# 00_env_check.sh —— 复现环境自检（正式动手前先跑这个）
<span id="heading-82" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-83" class="markdown-toc-anchor"></span>
# 做什么：逐项核对操作系统、CPU/内存/磁盘、Go 工具链、KWDB 服务与连接，
<span id="heading-84" class="markdown-toc-anchor"></span>
# 任何一项不满足都会在最后汇总成 FAIL 清单，避免跑到一半才失败。
<span id="heading-85" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机
<span id="heading-86" class="markdown-toc-anchor"></span>
# 执行用户：root
<span id="heading-87" class="markdown-toc-anchor"></span>
# 预计耗时：< 10 秒
<span id="heading-88" class="markdown-toc-anchor"></span>
# 用法 ：bash 00_env_check.sh
<span id="heading-89" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
FAILS=0
chk() { # chk <项目> <期望> <实际> <是否通过 0/1>
printf ' %-22s %-34s %-30s %s\n' "$1" "$2" "$3" "$4"
}
step "0. 复现环境自检"
echo
echo "-- A. 操作系统与硬件 --"
printf ' %-22s %-34s %-30s %s\n' "项目" "期望" "实际" "结果"
os=$(cat /etc/redhat-release 2>/dev/null || echo unknown)
case "$os" in *"CentOS Linux release 7"*) r=OK;; *) r=WARN;; esac
chk "操作系统" "CentOS 7.x" "$os" "$r"
kern=$(uname -r)
chk "内核" "3.10.0-1160 或相近" "$kern" "OK"
ncpu=$(nproc)
[ "$ncpu" -ge 4 ] && r=OK || r=FAIL
[ "$r" = FAIL ] && FAILS=$((FAILS+1))
chk "CPU 核数" ">= 4" "$ncpu" "$r"
memg=$(free -g | awk '/^Mem:/{print $2}')
[ "$memg" -ge 8 ] && r=OK || r=FAIL
[ "$r" = FAIL ] && FAILS=$((FAILS+1))
chk "内存" ">= 8 GB" "${memg} GB" "$r"
echo
echo "-- B. 数据盘 --"
for d in "$KWM_ROOT" "$KWM_SRC"; do
if [ -d "$d" ]; then
avail=$(df -BG "$d" | awk 'NR==2{print $4}')
tmp=$(df -BG "$d" | awk 'NR==2{gsub("G","",$4); print $4}')
[ "${tmp:-0}" -ge 20 ] && r=OK || r=FAIL
[ "$r" = FAIL ] && FAILS=$((FAILS+1))
chk "可用空间 $d" ">= 20 GB" "$avail" "$r"
else
chk "目录 $d" "存在" "不存在" "FAIL"; FAILS=$((FAILS+1))
fi
done
echo
echo "-- C. Go 工具链（离线编译的关键三项）--"
if command -v go >/dev/null 2>&1; then
gov=$(go version | awk '{print $3}')
chk "go version" ">= go1.21" "$gov" "OK"
else
chk "go version" "可执行" "未找到 go" "FAIL"; FAILS=$((FAILS+1))
fi
chk "GOTOOLCHAIN" "local（禁止联网拉工具链）" "${GOTOOLCHAIN:-<未设置>}" \
"$([ "${GOTOOLCHAIN:-}" = local ] && echo OK || echo FAIL)"
[ "${GOTOOLCHAIN:-}" = local ] || FAILS=$((FAILS+1))
chk "GOFLAGS" "-mod=vendor（用仓库自带依赖）" "${GOFLAGS:-<未设置>}" \
"$([ "${GOFLAGS:-}" = -mod=vendor ] && echo OK || echo FAIL)"
[ "${GOFLAGS:-}" = -mod=vendor ] || FAILS=$((FAILS+1))
chk "GOCACHE" "可写" "$GOCACHE" "OK"
echo
echo "-- D. kwdb-tsbs 源码树 --"
if [ -d "$KWM_SRC/.git" ]; then
head=$(cd "$KWM_SRC" && git log -1 --format='%h %s' 2>/dev/null)
chk "源码目录" "$KWM_SRC" "$head" "OK"
chk "vendor 目录" "存在（决定能否离线编译）" \
"$([ -d "$KWM_SRC/vendor" ] && echo 有 || echo 无)" \
"$([ -d "$KWM_SRC/vendor" ] && echo OK || echo FAIL)"
[ -d "$KWM_SRC/vendor" ] || FAILS=$((FAILS+1))
else
chk "源码目录" "$KWM_SRC" "不存在（请先执行 01_get_source.sh）" "SKIP"
fi
echo
echo "-- E. KWDB 服务与连接 --"
if [ -x "$KWM_BIN" ]; then
kv=$("$KWM_BIN" version 2>&1 | head -1)
chk "kwbase 客户端" "可执行" "$kv" "OK"
else
chk "kwbase 客户端" "$KWM_BIN" "不可执行" "FAIL"; FAILS=$((FAILS+1))
fi
sysd=$(systemctl is-active kaiwudb 2>/dev/null || echo inactive)
chk "kaiwudb 服务" "active" "$sysd" "$([ "$sysd" = active ] && echo OK || echo FAIL)"
[ "$sysd" = active ] || FAILS=$((FAILS+1))
[ -d "$KWM_CERTS" ] && chk "证书目录" "$KWM_CERTS" "存在" "OK" \
|| { chk "证书目录" "$KWM_CERTS" "不存在" "FAIL"; FAILS=$((FAILS+1)); }
<span id="heading-90" class="markdown-toc-anchor"></span>
# 真实连一次库，这是最硬的判据
if ping_out=$(kwsql "SELECT 1 AS alive;" 2>&1); then
chk "SQL 连接" "${KWM_HOST}:${KWM_PORT}" "alive=$(kwsql_scalar 'SELECT 1 AS alive;')" "OK"
else
chk "SQL 连接" "${KWM_HOST}:${KWM_PORT}" "$(echo "$ping_out" | head -1)" "FAIL"
FAILS=$((FAILS+1))
fi
echo
echo "-- F. 现有数据库与引擎类型 --"
kwsql "SELECT database_name, engine_type FROM [SHOW DATABASES] ORDER BY engine_type, database_name;" \
| head -20
echo
echo "=============================================================="
if [ "$FAILS" -eq 0 ]; then
ok "环境自检通过（0 个 FAIL），可以进入 01_get_source.sh"
else
fail "环境自检有 $FAILS 项未通过，请先解决后再继续"
fi
echo "=============================================================="
exit "$FAILS"
实测输出
========== 0. 复现环境自检 ==========
-- A. 操作系统与硬件 --
项目 期望 实际 结果
操作系统 CentOS 7.x CentOS Linux release 7.9.2009 (Core) OK
内核 3.10.0-1160 或相近 3.10.0-1160.el7.x86_64 OK
CPU 核数 >= 4 8 OK
内存 >= 8 GB 31 GB OK
-- B. 数据盘 --
可用空间 /tsbs >= 20 GB 145G OK
可用空间 /opt/src/kwdb-tsbs >= 20 GB 40G OK
-- C. Go 工具链（离线编译的关键三项）--
go version >= go1.21 go1.24.0 OK
GOTOOLCHAIN local（禁止联网拉工具链） local OK
GOFLAGS -mod=vendor（用仓库自带依赖） -mod=vendor OK
GOCACHE 可写 /tsbs/gocache OK
-- D. kwdb-tsbs 源码树 --
源码目录 /opt/src/kwdb-tsbs 44ba21c ... OK
vendor 目录 存在（决定能否离线编译） 有 OK
-- E. KWDB 服务与连接 --
kwbase 客户端 可执行 KaiwuDB Version: 3.2.2 OK
kaiwudb 服务 active active OK
证书目录 /etc/kaiwudb/certs 存在 OK
SQL 连接 <KWDB主机>:26257 alive=1 OK
-- F. 现有数据库与引擎类型 --
database_name | engine_type
----------------+--------------
defaultdb | RELATIONAL
...
==============================================================
[ OK ] 环境自检通过（0 个 FAIL），可以进入 01_get_source.sh
==============================================================
注意：上述输出中的 SQL 连接 一行，主机地址已替换为 <KWDB主机>。脚本实际输出的是其探测到的地址，直接执行会显示真实主机地址，以便核对连通性。
成功判据：最后一行出现 环境自检通过（0 个 FAIL）。脚本的退出码等于 FAIL 的条数，run_all.sh 据此决定是否继续。
C 组三项决定能否离线编译，作用如下：
| 变量 | 取值 | 作用 |
|---|---|---|
GOTOOLCHAIN |
local |
禁止 Go 自动下载工具链。内网环境中若不设置该项会长时间无响应 |
GOFLAGS |
-mod=vendor |
仅使用仓库自带的 vendor/ 目录，全程不访问 proxy |
GOCACHE / GOMODCACHE |
指向 /tsbs |
避免构建缓存写满根分区 |
6 阶段 01–03：源码、补丁与编译
完成三个阶段后，即获得一个具备跨模能力的 kwdb-tsbs。
6.1 阶段 01：获取源码并对齐基线
执行位置：KWDB 所在主机 执行用户：root 预计耗时：10 至 60 秒（取决于网络）
bash 01_get_source.sh
脚本 01_get_source.sh（完整内容）
#!/bin/bash
<span id="heading-93" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-94" class="markdown-toc-anchor"></span>
# 01_get_source.sh —— 获取 kwdb-tsbs 源码并切到本文基线
<span id="heading-95" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-96" class="markdown-toc-anchor"></span>
# 做什么：把官方 kwdb-tsbs 取到 $KWM_SRC，并尽量切到基线 commit。
<span id="heading-97" class="markdown-toc-anchor"></span>
# 为什么用 --depth 1：仓库不大但历史较长，浅克隆更快；
<span id="heading-98" class="markdown-toc-anchor"></span>
# 代价是"不能从这个副本再 clone"（见附录"常见报错速查"）。
<span id="heading-99" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root
<span id="heading-100" class="markdown-toc-anchor"></span>
# 预计耗时：10～60 秒（视网络）
<span id="heading-101" class="markdown-toc-anchor"></span>
# 用法 ：bash 01_get_source.sh
<span id="heading-102" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
step "1. 获取 kwdb-tsbs 源码"
if [ -d "$KWM_SRC/.git" ]; then
ok "源码目录已存在，直接复用：$KWM_SRC"
else
mkdir -p "$(dirname "$KWM_SRC")" || die "无法创建 $KWM_SRC 的父目录"
echo " 正在克隆 $KWM_TSBS_REPO"
git clone --depth 1 "$KWM_TSBS_REPO" "$KWM_SRC" 2>&1 | tail -3 \
|| die "克隆失败：请检查网络，或先把源码拷到 $KWM_SRC"
fi
cd "$KWM_SRC" || die "无法进入 $KWM_SRC"
echo
echo "-- 当前版本 --"
git log -1 --format=' commit : %H%n 短hash : %h%n 日期 : %ad%n 说明 : %s' --date=iso
echo
echo "-- 对齐基线 commit $KWM_TSBS_BASE --"
if git rev-parse --verify --quiet "${KWM_TSBS_BASE}^{commit}" >/dev/null 2>&1; then
git checkout -q "$KWM_TSBS_BASE" && ok "已切到基线 $KWM_TSBS_BASE"
elif [ "$(git rev-parse --short HEAD 2>/dev/null)" = "$KWM_TSBS_BASE" ]; then
ok "当前 HEAD 就是基线 $KWM_TSBS_BASE"
else
warn "未找到基线 commit $KWM_TSBS_BASE（浅克隆的常见现象）"
warn "将使用当前 HEAD 继续；若补丁应用失败，请改用全量克隆再 checkout 基线"
fi
echo
echo "-- 离线编译的两个前提 --"
[ -d vendor ] && ok "vendor/ 存在，可全程离线编译" \
|| warn "vendor/ 缺失，编译时会尝试联网拉依赖"
<span id="heading-103" class="markdown-toc-anchor"></span>
# 注意：这里不能直接跑无参数的 gofmt —— 它会从 stdin 读输入而挂住，
<span id="heading-104" class="markdown-toc-anchor"></span>
# 远程非交互执行时表现为"脚本卡死不动"。用 command -v 判断即可。
command -v go >/dev/null 2>&1 && ok "go 工具链可用：$(go version)" \
|| die "go 不可用，请检查 /etc/profile.d/go.sh 或 PATH"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 02_apply_patch.sh"
echo "------------------------------------------------------------"
实测输出
========== 1. 获取 kwdb-tsbs 源码 ==========
[ OK ] 源码目录已存在，直接复用：/opt/src/kwdb-tsbs
-- 当前版本 --
commit : 44ba21c03c0a19574e0bd1b13f426f2f7e10bdf2
短hash : 44ba21c
日期 : 2026-08-27 02:06:18 +0000
说明 : 增加参数--mean-mode=standard|trimmed
-- 对齐基线 commit 44ba21c --
[ OK ] 已切到基线 44ba21c
-- 离线编译的两个前提 --
[ OK ] vendor/ 存在，可全程离线编译
[ OK ] go 工具链可用：go version go1.24.0 linux/amd64
成功判据：输出 commit 信息、vendor/ 存在、go 命令可用。
注意：脚本使用 git clone --depth 1（浅克隆）以缩短获取时间。浅克隆得到的副本不能再作为 clone 源。本文在验证「从零复现」时曾遇到该限制，报错为：fatal: attempt to fetch/clone from a shallow repository 若计划用同一副本向其他机器克隆，请改用全量克隆，或使用 git archive 导出快照。
6.2 阶段 02：应用补丁
该阶段是流程中最容易出错的一步。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：小于 5 秒
bash 02_apply_patch.sh
脚本 02_apply_patch.sh（完整内容）
#!/bin/bash
<span id="heading-106" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-107" class="markdown-toc-anchor"></span>
# 02_apply_patch.sh —— 把「跨模（multi-mode）」增量打进 kwdb-tsbs
<span id="heading-108" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-109" class="markdown-toc-anchor"></span>
# 做什么：应用 patch/mm_multimode.patch，新增 3 个文件 / 修改 5 个文件。
<span id="heading-110" class="markdown-toc-anchor"></span>
#
# ★ 为什么单独给一份补丁文件，而不是在文章里贴代码片段：
<span id="heading-111" class="markdown-toc-anchor"></span>
# 本文最初只贴了「关键几行」，读者要自己找位置、自己拼文件，
<span id="heading-112" class="markdown-toc-anchor"></span>
# 很容易漏掉新增文件——而漏掉新增文件的后果是**编译直接失败**，
<span id="heading-113" class="markdown-toc-anchor"></span>
# 且报错信息（undefined: multimode.NewCore）完全指不到真正的原因。
<span id="heading-114" class="markdown-toc-anchor"></span>
# 所以这里改成"一份可 git apply 的完整补丁"，一条命令落地，可校验。
<span id="heading-115" class="markdown-toc-anchor"></span>
#
# 幂等：重复执行安全。已应用则跳过；工作区被改乱则先还原官方文件再应用。
<span id="heading-116" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：< 5 秒
<span id="heading-117" class="markdown-toc-anchor"></span>
# 用法 ：bash 02_apply_patch.sh
<span id="heading-118" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
HERE="$(cd "$(dirname "$0")" && pwd)"
PATCH="${HERE}/patch/mm_multimode.patch"
<span id="heading-119" class="markdown-toc-anchor"></span>
# 补丁新增的三个文件——它们同时是"是否已应用"的判据
NEWFILES="cmd/tsbs_generate_queries/databases/kwdb/multimode.go
cmd/tsbs_generate_queries/uses/multimode/common.go
cmd/tsbs_generate_queries/uses/multimode/queries.go"
step "2. 应用 multi-mode 补丁"
[ -f "$PATCH" ] || die "找不到补丁文件：$PATCH"
echo " 补丁文件 : $PATCH"
echo " 补丁行数 : $(wc -l < "$PATCH")"
echo " 涉及文件 : $(grep -c '^diff --git' "$PATCH") 个（新增 $(grep -c '^new file mode' "$PATCH") 个）"
cd "$KWM_SRC" || die "无法进入源码目录 $KWM_SRC"
echo
echo "-- 幂等检查：3 个新增文件是否已在位 --"
already=1
for f in $NEWFILES; do
if [ -f "$f" ]; then echo " [有] $f"; else echo " [无] $f"; already=0; fi
done
if [ "$already" = 1 ]; then
ok "补丁已应用过，跳过（如需重来请先 git checkout -- . 并删除上述 3 个文件）"
else
echo
echo "-- 试应用 --"
if git apply --check "$PATCH" 2>/dev/null; then
git apply "$PATCH" && ok "补丁应用成功"
else
warn "工作区不是官方基线状态（可能有历史残留），先还原官方文件"
git checkout -- cmd internal pkg 2>/dev/null || true
rm -f cmd/tsbs_generate_queries/databases/kwdb/multimode.go
rm -rf cmd/tsbs_generate_queries/uses/multimode
if git apply --check "$PATCH" 2>/dev/null; then
git apply "$PATCH" && ok "还原后应用成功"
else
git apply --check "$PATCH"
die "补丁仍无法应用。最常见原因：源码版本与基线 $KWM_TSBS_BASE 不一致，
请执行 git -C $KWM_SRC checkout $KWM_TSBS_BASE 后重试。"
fi
fi
fi
echo
echo "-- 落地校验 --"
echo " 新增文件行数："
wc -l cmd/tsbs_generate_queries/databases/kwdb/multimode.go \
cmd/tsbs_generate_queries/uses/multimode/*.go | sed 's/^/ /'
echo " 变更总览："
git diff --stat | tail -10 | sed 's/^/ /'
echo " 未跟踪文件："
git status --porcelain | grep '^??' | sed 's/^/ /'
n=$(git status --porcelain | wc -l)
[ "$n" -ge 8 ] && ok "工作区共有 $n 处变更（预期 8）" || warn "工作区只有 $n 处变更，预期 8 处"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 03_build.sh"
echo "------------------------------------------------------------"
实测输出
========== 2. 应用 multi-mode 补丁 ==========
补丁文件 : /tsbs/reproduce/patch/mm_multimode.patch
补丁行数 : 665
涉及文件 : 8 个（新增 3 个）
-- 幂等检查：3 个新增文件是否已在位 --
[有] cmd/tsbs_generate_queries/databases/kwdb/multimode.go
[有] cmd/tsbs_generate_queries/uses/multimode/common.go
[有] cmd/tsbs_generate_queries/uses/multimode/queries.go
[ OK ] 补丁已应用过，跳过（如需重来请先 git checkout -- . 并删除上述 3 个文件）
-- 落地校验 --
新增文件行数：
213 cmd/tsbs_generate_queries/databases/kwdb/multimode.go
120 cmd/tsbs_generate_queries/uses/multimode/common.go
135 cmd/tsbs_generate_queries/uses/multimode/queries.go
468 total
变更总览：
cmd/tsbs_generate_queries/databases/kwdb/common.go | 24 +++
.../databases/kwdb/multimode.go | 213 +++++++++++++++++++++
cmd/tsbs_generate_queries/main.go | 16 ++
.../uses/multimode/common.go | 120 ++++++++++++
.../uses/multimode/queries.go | 135 +++++++++++++
internal/inputs/generator_queries.go | 21 +-
pkg/data/usecases/common/common.go | 4 +
pkg/query/factories/init_factories.go | 8 +
8 files changed, 538 insertions(+), 3 deletions(-)
[ OK ] 工作区共有 8 处变更（预期 8）
成功判据：输出 工作区共有 8 处变更（预期 8）。
6.2.1 补丁必须包含新增文件
本文档早期版本附带的补丁只有 179 行、涉及 5 个文件，不包含 3 个新增文件。原因是 git diff 默认不包含未跟踪（untracked）的新文件，而本次改动中恰好有 3 个文件为全新创建。使用该补丁执行 git apply 时，5 个修改文件的改动会正常应用，随后编译报错：
<span id="heading-121" class="markdown-toc-anchor"></span>
# make
cmd/tsbs_generate_queries/databases/kwdb/common.go:47:15: undefined: multimode.NewCore
报错指向 common.go，但真实原因是定义 NewCore 的文件未包含在补丁中。此类误导性报错排查成本较高。
处理方法：导出补丁前先执行 git add -N，使未跟踪文件进入 diff 范围，产出的补丁即带有 new file mode 头。当前补丁为 665 行、8 个文件，其中 3 个带 new file mode，可在干净源码上通过 git apply --check。
该结论经过一次完整验证：使用 git archive HEAD 导出一份干净快照（3258 个文件）作为读者克隆所得的原始源码，然后执行：
git apply --check → 通过
git apply → 3 个新文件 468 行落地
gofmt -l → 干净
make -j8 → rc=0，耗时 35 秒
tsbs_generate_queries --help | grep -c 'use case: multi-mode' → 10
6.3 阶段 03：离线编译
执行位置：KWDB 所在主机 执行用户：root 预计耗时：首次约 35 秒（8 核），缓存命中时 1 秒以内
bash 03_build.sh
脚本 03_build.sh（完整内容）
#!/bin/bash
<span id="heading-123" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-124" class="markdown-toc-anchor"></span>
# 03_build.sh —— 编译 kwdb-tsbs（离线 · 可重复）
<span id="heading-125" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-126" class="markdown-toc-anchor"></span>
# 做什么：用仓库自带 vendor 目录编译全部 25 个 command，产出 bin/ 下的可执行文件。
<span id="heading-127" class="markdown-toc-anchor"></span>
# 为什么要这三个环境变量：
<span id="heading-128" class="markdown-toc-anchor"></span>
# GOTOOLCHAIN=local 禁止 go 自动下载工具链（否则内网机器直接卡死）
<span id="heading-129" class="markdown-toc-anchor"></span>
# GOFLAGS=-mod=vendor 只认 vendor/，全程不访问 proxy
<span id="heading-130" class="markdown-toc-anchor"></span>
# GOCACHE/GOMODCACHE 指向数据盘，避免把根分区写满
<span id="heading-131" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root
<span id="heading-132" class="markdown-toc-anchor"></span>
# 预计耗时：首次约 35 秒（8 核），磁盘有缓存时更快
<span id="heading-133" class="markdown-toc-anchor"></span>
# 用法 ：bash 03_build.sh
<span id="heading-134" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
step "3. 编译 kwdb-tsbs"
cd "$KWM_SRC" || die "无法进入源码目录（请先执行 01_get_source.sh）"
echo "-- 工具链 --"
echo " $(go version)"
echo " GOTOOLCHAIN=$GOTOOLCHAIN GOFLAGS=$GOFLAGS"
echo " GOCACHE=$GOCACHE"
echo
echo "-- 格式检查（本次改动的文件；输出为空表示格式正确）--"
fmt=$(gofmt -l \
cmd/tsbs_generate_queries/databases/kwdb/multimode.go \
cmd/tsbs_generate_queries/uses/multimode/ \
cmd/tsbs_generate_queries/databases/kwdb/common.go \
cmd/tsbs_generate_queries/main.go 2>&1)
if [ -z "$fmt" ]; then ok "gofmt 干净"; else warn "以下文件未格式化："; echo "$fmt" | sed 's/^/ /'; fi
echo
echo "-- make -j$(nproc) --"
t0=$(date +%s)
make -j"$(nproc)" 2>&1 | tail -8
rc=${PIPESTATUS[0]}
t1=$(date +%s)
echo
[ "$rc" = 0 ] && ok "编译成功，耗时 $((t1-t0)) 秒" || die "编译失败（rc=$rc），请把上面完整输出贴出来排查"
echo
echo "-- 产物检查 --"
for b in tsbs_generate_data tsbs_generate_queries tsbs_run_queries_kwdb tsbs_load_kwdb; do
if [ -x "bin/$b" ]; then printf ' [ OK ] %-24s %s\n' "$b" "$(ls -lh bin/$b | awk '{print $5}')"; \
else printf ' [FAIL] %-24s 缺失\n' "$b"; fi
done
echo
echo "-- 关键校验：multi-mode 是否进入用例矩阵 --"
n=$(./bin/tsbs_generate_queries --help 2>&1 | grep -c 'use case: multi-mode')
echo " multi-mode query type 数 = $n （预期 10）"
./bin/tsbs_generate_queries --help 2>&1 | grep 'use case: multi-mode' | sed 's/^/ /'
[ "$n" = 10 ] && ok "补丁确实生效：10 个跨模模板已注册" \
|| die "只找到 $n 个，补丁未正确生效（请回看 02_apply_patch.sh）"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 04_gen_data.sh"
echo "------------------------------------------------------------"
实测输出（缓存命中，编译耗时 1 秒）
========== 3. 编译 kwdb-tsbs ==========
-- 工具链 --
go version go1.24.0 linux/amd64
GOTOOLCHAIN=local GOFLAGS=-mod=vendor
GOCACHE=/tsbs/gocache
-- 格式检查（本次改动的文件；输出为空表示格式正确）--
[ OK ] gofmt 干净
-- make -j8 --
GO111MODULE=on go build -mod=vendor -o bin/tsbs_run_queries_kwdb ./cmd/tsbs_run_queries_kwdb
...
[ OK ] 编译成功，耗时 1 秒
-- 产物检查 --
[ OK ] tsbs_generate_data 16M
[ OK ] tsbs_generate_queries 8.4M
[ OK ] tsbs_run_queries_kwdb 16M
[ OK ] tsbs_load_kwdb 15M
-- 关键校验：multi-mode 是否进入用例矩阵 --
multi-mode query type 数 = 10 （预期 10）
use case: multi-mode, query type: mm-fleet-daily-2step
use case: multi-mode, query type: mm-driver-window
use case: multi-mode, query type: mm-driver-window-2step
use case: multi-mode, query type: mm-depot-topn
use case: multi-mode, query type: mm-overload-2step
use case: multi-mode, query type: mm-fleet-daily
use case: multi-mode, query type: mm-depot-topn-2step
use case: multi-mode, query type: mm-overload
use case: multi-mode, query type: mm-install-window
use case: multi-mode, query type: mm-install-window-2step
[ OK ] 补丁确实生效：10 个跨模模板已注册
成功判据：输出 multi-mode query type 数 = 10。该判据是补丁生效的可靠证据，比编译无报错更为直接。
6.4 本次二次开发的改动范围
改动清单如下，可与 6.2 节的输出逐行核对。
| 类别 | 文件 | 行数 | 作用 |
|---|---|---|---|
| 新增 | uses/multimode/common.go |
120 | 跨模用例公共模型：5 个模板的接口定义、时间窗生成、常量 |
| 新增 | uses/multimode/queries.go |
135 | 5 个 QueryFillerMaker，每个带两臂开关 |
| 新增 | databases/kwdb/multimode.go |
213 | KWDB 方言渲染：将模板渲染为跨模 SQL，并生成两臂标签 |
| 修改 | databases/kwdb/common.go |
+24 | BaseGenerator 增加时序库名与关系库名字段 |
| 修改 | tsbs_generate_queries/main.go |
+16 | 向用例矩阵注册 10 个 query type |
| 修改 | internal/inputs/generator_queries.go |
+21/-3 | 新增 MultiModeGeneratorMaker 接口并放宽校验白名单 |
| 修改 | pkg/data/usecases/common/common.go |
+4 | 增加 UseCaseMultiMode 常量 |
| 修改 | pkg/query/factories/init_factories.go |
+8 | 装配带两个库名的生成器 |
| 合计 | — | 538 增 / 3 删 | 3 新增 + 5 修改 |
该规模说明：为 TSBS 补充一个维度可以顺着其自身的扩展点实现，无须编写外挂脚本。这同时印证 1.2 节的判断，即 TSBS 的框架具备可扩展性，缺少的是维度而非扩展能力。
6.4.1 五个模板与两臂
新增的 5 个跨模模板，每个同时生成两条查询。
| 模板 | 业务问题 | 跨模臂 | 拆分臂 |
|---|---|---|---|
mm-fleet-daily |
各区域的油耗均值与峰值 | 一条跨模 SQL | 时序聚合加关系聚合，应用层拼接 |
mm-driver-window |
各司机在给定小时内的行驶里程 | 同上 | 同上 |
mm-depot-topn |
各车场油耗 TOP-N 车辆 | 同上 | 同上 |
mm-overload |
峰值载重超过额定载重的车辆 | 同上 | 同上 |
mm-install-window |
车辆投运之后首小时的行驶里程 | 同上 | 同上 |
跨模臂（mm-xxx）用一条 SQL 同时访问关系库与时序库；拆分臂（mm-xxx-2step）分别查询时序库与关系库，在应用层拼接结果。
两臂在同一 runner、同一连接、相同并发下测量。第 10.2 节做配对对比，第 10.6 节先确认两臂答案一致。
7 阶段 04–06：数据集、导入与跨模装配
7.1 阶段 04：生成数据集
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测 20 秒
bash 04_gen_data.sh
脚本 04_gen_data.sh（完整内容）
#!/bin/bash
<span id="heading-139" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-140" class="markdown-toc-anchor"></span>
# 04_gen_data.sh —— 生成 TSBS iot 数据集（原文缺失的一环）
<span id="heading-141" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-142" class="markdown-toc-anchor"></span>
# ★ 为什么这个脚本必须存在：
<span id="heading-143" class="markdown-toc-anchor"></span>
# 原稿直接从"导入数据"开始讲，默认数据集已经躺在磁盘上了。复测者照做时
<span id="heading-144" class="markdown-toc-anchor"></span>
# 第一步就会报 cannot open file .../iot_scale300_1d.dat —— 而报错信息
<span id="heading-145" class="markdown-toc-anchor"></span>
# 完全看不出"需要先生成"。数据是 tsbs_generate_data 产出的，这一步不能省。
<span id="heading-146" class="markdown-toc-anchor"></span>
#
# 生成什么：iot 用例、scale=300（≈300 辆车）、1 天、采样间隔 10s，
<span id="heading-147" class="markdown-toc-anchor"></span>
# 约 350 MB 纯文本，导入后约 467 万行读数 + 466 万行诊断。
<span id="heading-148" class="markdown-toc-anchor"></span>
# 幂等：文件已存在且非空则跳过（重生成请先 rm）。
<span id="heading-149" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root
<span id="heading-150" class="markdown-toc-anchor"></span>
# 预计耗时：实测约 20 秒（8 vCPU，写 350 MB 文本）；只做一次，之后复用
<span id="heading-151" class="markdown-toc-anchor"></span>
# 用法 ：bash 04_gen_data.sh
<span id="heading-152" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
step "4. 生成 TSBS iot 数据集"
DAT="${KWM_LOAD}/iot_scale${KWM_SCALE}_1d.dat"
GEN="${KWM_SRC}/bin/tsbs_generate_data"
[ -x "$GEN" ] || die "找不到 $GEN，请先执行 03_build.sh"
mkdir -p "$KWM_LOAD" || die "无法创建数据目录 $KWM_LOAD"
echo " 输出文件 : $DAT"
echo " 规模 : scale=$KWM_SCALE ${KWM_TS_START} ~ ${KWM_TS_END} 采样 10s"
echo
if [ -s "$DAT" ]; then
ok "数据集已存在，跳过生成（重生成请先 rm -f $DAT）"
else
echo "-- 开始生成（较慢，请耐心等待）--"
t0=$(date +%s)
"$GEN" \
--format=kwdb \
--use-case=iot \
--seed=123 \
--scale="$KWM_SCALE" \
--log-interval=10s \
--timestamp-start="$KWM_TS_START" \
--timestamp-end="$KWM_TS_END" \
--orderquantity=12 \
--file="$DAT"
rc=$?
t1=$(date +%s)
[ "$rc" = 0 ] || die "生成失败（rc=$rc）"
ok "生成完成，耗时 $((t1-t0)) 秒"
fi
echo
echo "-- 产物 --"
ls -lh "$DAT" | sed 's/^/ /'
sz=$(stat -c %s "$DAT")
mb=$((sz/1024/1024))
echo " 大小 : ${mb} MB"
[ "$mb" -ge 100 ] && ok "文件大小符合 scale=$KWM_SCALE 的预期量级" \
|| warn "文件明显偏小，请确认 --scale 是否被改动"
echo
echo "-- 内容抽样（伪 CSV 格式：第 1 列是行类型）--"
head -2 "$DAT" | cut -c1-160 | sed 's/^/ /'
echo " ..."
tail -1 "$DAT" | cut -c1-160 | sed 's/^/ /'
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 05_import.sh"
echo "------------------------------------------------------------"
实测输出
========== 4. 生成 TSBS iot 数据集 ==========
输出文件 : /tsbs/load_data/iot_scale300_1d.dat
规模 : scale=300 2026-01-01T00:00:00Z ~ 2026-01-02T00:00:01Z 采样 10s
-- 开始生成（较慢，请耐心等待）--
[ OK ] 生成完成，耗时 20 秒
-- 产物 --
-rw-r--r-- 1 root root 334M Oct 1 20:28 /tsbs/load_data/iot_scale300_1d.dat
大小 : 333 MB
[ OK ] 文件大小符合 scale=300 的预期量级
-- 内容抽样（伪 CSV 格式：第 1 列是行类型）--
3,readings,readings_truck_0,('truck_0','East','Rodney','G-2000','v1.5',5000,300,19)
1,readings_truck_0,8,(1767225600000,71.13746,12.66709,80,0,177,0,25,'truck_0')
...
1,diagnostics_truck_298,4,(1767311990000,0.6,3208,5,'truck_298')
成功判据：生成约 333 MB 的 .dat 文件，大小与 scale=300 相符。
注意：数据集需要生成，不随源码提供。若跳过本阶段直接导入，报错为：panic: cannot open file for read /tsbs/load_data/iot_scale300_1d.dat 该报错仅指出文件无法打开，不提示需要先生成，因此本版本将生成单独作为一个阶段。
数据格式说明：TSBS 使用伪 CSV，第 1 列为行类型。3 表示建表（含表名、子表名、标签值），1 表示插入（含子表名、字段数、字段值）。子表名由设备标签组合而成，这是跨模装配能够从 tag 反推台账的原因。
7.2 阶段 05：导入时序库
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测 2 秒（12 并发）
bash 05_import.sh
脚本 05_import.sh（完整内容）
#!/bin/bash
<span id="heading-154" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-155" class="markdown-toc-anchor"></span>
# 05_import.sh —— 把数据集导入 KWDB 时序库
<span id="heading-156" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-157" class="markdown-toc-anchor"></span>
# 做什么：用 tsbs_load_kwdb 把 04 生成的数据集导入 $KWM_TSDB（TIME SERIES 引擎）。
<span id="heading-158" class="markdown-toc-anchor"></span>
#
# ★ 两个参数别混（官方工具自身的历史包袱，踩过一次）：
<span id="heading-159" class="markdown-toc-anchor"></span>
# --db-name 目标数据库名（正式使用）
<span id="heading-160" class="markdown-toc-anchor"></span>
# --dbname 建库 DDL 里用的名字
<span id="heading-161" class="markdown-toc-anchor"></span>
# 两个都要给，且都给成同一个值。
<span id="heading-162" class="markdown-toc-anchor"></span>
#
# 幂等：已有数据的库会先被清空重建（avoid 重复导入导致行数翻倍而基准虚高）。
<span id="heading-163" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root
<span id="heading-164" class="markdown-toc-anchor"></span>
# 预计耗时：实测约 2 秒（客户端侧统计；后台落盘可能仍在继续）
<span id="heading-165" class="markdown-toc-anchor"></span>
# 用法 ：bash 05_import.sh
<span id="heading-166" class="markdown-toc-anchor"></span>
#
# ★ 关于"200 万行/秒"这个数字：它是**客户端提交速率**，混合了批量攒批与
<span id="heading-167" class="markdown-toc-anchor"></span>
# 页面缓存的效果，**不是持久化速率**，不能当性能结论用。
<span id="heading-168" class="markdown-toc-anchor"></span>
# 验证方法很简单——把 scale 翻三倍看是否线性（本文实测 scale=100 → 300，
<span id="heading-169" class="markdown-toc-anchor"></span>
# 行数 ×3、耗时 ×2.88，速率稳定在约 200 万行/秒，说明这个口径自身是稳定的）。
<span id="heading-170" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
step "5. 导入数据到时序库 $KWM_TSDB"
DAT="${KWM_LOAD}/iot_scale${KWM_SCALE}_1d.dat"
LOAD="${KWM_SRC}/bin/tsbs_load_kwdb"
[ -s "$DAT" ] || die "找不到数据集 $DAT，请先执行 04_gen_data.sh"
[ -x "$LOAD" ] || die "找不到 $LOAD，请先执行 03_build.sh"
mkdir -p "$KWM_RPT" || die "无法创建报告目录"
echo "-- 导入前状态 --"
pre=$(kwsql_scalar "SELECT count(*) FROM ${KWM_TSDB}.public.readings;")
<span id="heading-171" class="markdown-toc-anchor"></span>
# 只有拿到纯数字才认为是"库存在且有数据"，否则（库不存在）一律按空处理
case "$pre" in ''|*[!0-9]*) pre="" ;; esac
if [ -n "$pre" ] && [ "$pre" != "0" ]; then
warn "库 $KWM_TSDB 已有 $pre 行读数，将先清空重建，保证行数不翻倍"
kwsql "DROP DATABASE IF EXISTS ${KWM_TSDB} CASCADE;" >/dev/null 2>&1
ok "已清空旧库（关系库 ${KWM_RELDB} 也一并清空，避免台账与事实不一致）"
kwsql "DROP DATABASE IF EXISTS ${KWM_RELDB} CASCADE;" >/dev/null 2>&1
else
ok "库 $KWM_TSDB 不存在或为空，直接导入"
fi
echo
echo "-- 开始导入（workers=12, batch=10000）--"
t0=$(date +%s)
"$LOAD" \
--file="$DAT" \
--user="$KWM_USER" --host="$KWM_HOST" --port="$KWM_PORT" --certdir="$KWM_CERTS" \
--insert-type=insert \
--db-name="$KWM_TSDB" --dbname="$KWM_TSDB" \
--case=iot \
--batch-size=10000 --partition=false --workers=12 \
--results-file="$KWM_RPT/load_iot_scale${KWM_SCALE}.json" 2>&1 | tail -12
rc=${PIPESTATUS[0]}
t1=$(date +%s)
[ "$rc" = 0 ] || die "导入失败（rc=$rc）"
ok "导入完成，耗时 $((t1-t0)) 秒"
echo
echo "-- 导入后核对（这一组数字就是后文所有实验的分母）--"
kwsql "SELECT (SELECT count(*) FROM ${KWM_TSDB}.public.readings) AS readings,
(SELECT count(*) FROM ${KWM_TSDB}.public.diagnostics) AS diagnostics;" | sed 's/^/ /'
echo
echo "-- 表与引擎 --"
kwsql "SELECT database_name, engine_type FROM [SHOW DATABASES]
WHERE database_name = '${KWM_TSDB}';" | sed 's/^/ /'
r=$(kwsql_scalar "SELECT count(*) FROM ${KWM_TSDB}.public.readings;")
case "$r" in ''|*[!0-9]*) r=0 ;; esac
echo
[ "$r" -gt 1000000 ] && ok "读数 $r 行，量级正确" || warn "读数仅 $r 行，请回头检查 04 的生成结果"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 06_assemble.sh"
echo "------------------------------------------------------------"
实测输出
========== 5. 导入数据到时序库 mm_bm ==========
-- 导入前状态 --
[WARN] 库 mm_bm 已有 2333844 行读数，将先清空重建，保证行数不翻倍
[ OK ] 已清空旧库（关系库 mm_bm_rel 也一并清空，避免台账与事实不一致）
-- 开始导入（workers=12, batch=10000）--
create iot tables
time,per. metric/s,metric total,overall metric/s,per. row/s,row total,overall row/s
Summary:
loaded 28005876 metrics in 1.738sec with 12 workers (mean rate 16113913.11 metrics/sec)
loaded 4667897 rows in 1.738sec with 12 workers (mean rate 2685796.60 rows/sec)
Saving results json file to /tsbs/reports/load_iot_scale300.json
[ OK ] 导入完成，耗时 2 秒
-- 导入后核对（这一组数字就是后文所有实验的分母）--
readings | diagnostics
-----------+--------------
2333572 | 2334325
(1 row)
-- 表与引擎 --
database_name | engine_type
----------------+--------------
mm_bm | TIME SERIES
(1 row)
[ OK ] 读数 2333572 行，量级正确
成功判据：readings 约 233 万行，且 mm_bm 的 engine_type 为 TIME SERIES。
注意：TSBS 的 loader 默认为追加语义。不先清空而重复导入会导致行数翻倍。其后果不仅是数据量增加，还会使延迟虚高，因为索引与扫描量随之增大，而基准仍以同一条 SQL 执行，表现为「机器变慢」。此类偏差不易察觉。因此脚本每次先清空再导入，以保证幂等。注意：上述行数与早期版本不同，原因是本版本在重新生成数据集后完整重跑。此类计数值会随数据生成批次小幅波动，应看量级而非精确值。
7.3 阶段 06：跨模装配关系台账
本阶段用一条跨模 SQL 将被内联进 tag 的业务维度取出，装配为规范的关系台账。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：小于 10 秒
bash 06_assemble.sh
脚本 06_assemble.sh（完整内容）
#!/bin/bash
<span id="heading-173" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-174" class="markdown-toc-anchor"></span>
# 06_assemble.sh —— 跨模装配：把压在 tag 里的业务维度还原成关系表
<span id="heading-175" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-176" class="markdown-toc-anchor"></span>
# 背景：kwdb-tsbs 的 iot 模型把 fleet / driver / model / load_capacity 全部塞进
<span id="heading-177" class="markdown-toc-anchor"></span>
# 时序表的 tag（pkg/data/usecases/iot/truck.go:110），基准因此永远问不出
<span id="heading-178" class="markdown-toc-anchor"></span>
# "把维度放回关系表要多少钱"。本脚本把维度还原成正规的关系台账。
<span id="heading-179" class="markdown-toc-anchor"></span>
#
# ★ 关键点：KWDB 里一个数据库只能有一个引擎，所以关系表必须建在**另一个库**
<span id="heading-180" class="markdown-toc-anchor"></span>
# （$KWM_RELDB）里，"跨模查询"在语法上就是"跨库查询"。
<span id="heading-181" class="markdown-toc-anchor"></span>
#
# ★ 本步的台账是**由一条跨模 INSERT ... SELECT 生成的**（从时序 tag 反推），
<span id="heading-182" class="markdown-toc-anchor"></span>
# 也就是说：跨模能力从"造数据"这一步就已经在用，不是凭空假设。
<span id="heading-183" class="markdown-toc-anchor"></span>
#
# 幂等：脚本内全部是 IF NOT EXISTS / ON CONFLICT DO NOTHING。
<span id="heading-184" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：< 30 秒
<span id="heading-185" class="markdown-toc-anchor"></span>
# 用法 ：bash 06_assemble.sh
<span id="heading-186" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
HERE="$(cd "$(dirname "$0")" && pwd)"
SQLSRC="${HERE}/sql/mm_dataset.sql"
step "6. 跨模装配关系台账"
[ -f "$SQLSRC" ] || die "找不到装配 SQL：$SQLSRC"
<span id="heading-187" class="markdown-toc-anchor"></span>
# 把模板里的 __TSDB__ 换成实际库名
TMP="/tmp/_mm_dataset_$$.sql"
sed "s/__TSDB__/${KWM_TSDB}/g" "$SQLSRC" > "$TMP" || die "生成 SQL 失败"
echo " 时序库 : $KWM_TSDB"
echo " 关系库 : $KWM_RELDB"
echo " SQL : $SQLSRC -> $TMP"
echo
echo "-- 执行装配 SQL --"
out=$(kwsql "$(cat "$TMP")" 2>&1); rc=$?
echo "$out" | tail -15 | sed 's/^/ /'
rm -f "$TMP"
[ "$rc" = 0 ] || die "装配失败（rc=$rc）"
echo
echo "-- 装配结果自检 --"
kwsql "SELECT (SELECT count(*) FROM ${KWM_RELDB}.public.fleets) AS fleets,
(SELECT count(*) FROM ${KWM_RELDB}.public.trucks) AS trucks,
(SELECT count(*) FROM ${KWM_TSDB}.public.readings) AS readings,
(SELECT count(*) FROM ${KWM_TSDB}.public.diagnostics) AS diagnostics;" | sed 's/^/ /'
<span id="heading-188" class="markdown-toc-anchor"></span>
# 取数走 csv（第 2 行起就是数据；table 格式第 2 行是分隔线）
row=$(kwsql_csv "SELECT (SELECT count(*) FROM ${KWM_RELDB}.public.fleets) AS fleets,
(SELECT count(*) FROM ${KWM_RELDB}.public.trucks) AS trucks;" 2>/dev/null | sed -n '2p')
nfl=$(echo "$row" | cut -d, -f1 | tr -d '", \r')
ntr=$(echo "$row" | cut -d, -f2 | tr -d '", \r')
case "$ntr" in ''|*[!0-9]*) ntr=0 ;; esac
case "$nfl" in ''|*[!0-9]*) nfl=0 ;; esac
echo
echo "-- 台账抽样（这 5 行就是"从 tag 还原出来的业务维度"）--"
kwsql "SELECT truck_id, fleet_id, driver, model, load_capacity, installed_on
FROM ${KWM_RELDB}.public.trucks ORDER BY truck_id LIMIT 5;" | sed 's/^/ /'
echo
echo "-- 关系库确实是 RELATIONAL 引擎吗 --"
kwsql "SELECT database_name, engine_type FROM [SHOW DATABASES]
WHERE database_name IN ('${KWM_TSDB}','${KWM_RELDB}') ORDER BY engine_type;" | sed 's/^/ /'
echo
[ "$ntr" -ge 250 ] && ok "台账 $ntr 辆车 / $nfl 个车队，装配成功" \
|| warn "台账只有 $ntr 行，预期约 300 行，请检查 05 的导入结果"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 07_probe.sh"
echo "------------------------------------------------------------"
脚本 sql/mm_dataset.sql（完整内容）
-- =============================================================================
-- mm_dataset.sql —— 多模数据集装配（由 06_assemble.sh 调用）
-- -----------------------------------------------------------------------------
-- 这个文件要做的事：
-- 把 kwdb-tsbs 的 iot 模型"压进 tag"的业务维度（fleet / driver / model /
-- load_capacity），还原成符合业务直觉的关系台账。
--
-- 为什么必须还原：
-- pkg/data/usecases/iot/truck.go:110 把 fleet、driver、model、load_capacity
-- 全部声明成 tag。于是基准里所有"按车队/按司机"的问题，都退化成
-- "在自己的宽表上按标签分组"，永远问不出"把维度放回关系表要多少钱"。
--
-- ★ 两个硬约束（写 SQL 时必须遵守）：
-- 1) KWDB 里一个数据库只能有一个引擎 —— 关系表必须建在另一个库
-- （__TSDB___rel），"跨模查询"在语法上就是"跨库查询"，
-- 引用任何表都要写全 库名.public.表名
-- 2) kwbase sql -e 是「先整体解析、再执行」——
-- 脚本里只要混进一条语法非法的语句（例如 KWDB 3.2.2 不支持的 ANALYZE），
-- 整批 SQL 一行都不会执行，而现象是"什么都没发生"，极难排查。
-- 所以本文件里的每一句都必须是当前版本支持的语法。
--
-- 用法（由 06_assemble.sh 自动完成，手工执行方式如下）：
-- sed 's/__TSDB__/mm_bm/g' mm_dataset.sql > /tmp/d.sql
-- kwbase sql --host=<ip>:26257 --certs-dir=/etc/kaiwudb/certs --user=root \
-- --format=table -e "$(cat /tmp/d.sql)"
-- =============================================================================
-- ① 关系库：不带 ENGINE 的 CREATE DATABASE 默认落到关系引擎
CREATE DATABASE IF NOT EXISTS __TSDB___rel;
-- ② 车队台账
-- fleet_id 取值范围必须与 truck.go 的 FleetChoices 一致（East/West/North/South），
-- 否则跨模联结会因键对不上而返回空集——这类"不报错但没结果"的问题最难发现。
CREATE TABLE IF NOT EXISTS __TSDB___rel.public.fleets (
fleet_id VARCHAR(30) NOT NULL PRIMARY KEY,
region VARCHAR(30),
depot VARCHAR(30),
manager VARCHAR(30)
);
INSERT INTO __TSDB___rel.public.fleets (fleet_id, region, depot, manager) VALUES
('East', 'northeast', 'depot_harbor', 'Zhang'),
('West', 'northwest', 'depot_inland', 'Li'),
('North', 'north', 'depot_harbor', 'Wang'),
('South', 'south', 'depot_riverside', 'Chen')
ON CONFLICT DO NOTHING;
-- ③ 车辆台账
-- installed_on 是台账独有的列（时序表里没有），它把"关系侧的时间轴"引进来，
-- 是后面"投运首日窗口"这类非等值时间联结的前提。
CREATE TABLE IF NOT EXISTS __TSDB___rel.public.trucks (
truck_id VARCHAR(30) NOT NULL PRIMARY KEY,
fleet_id VARCHAR(30),
driver VARCHAR(30),
model VARCHAR(30),
device_version VARCHAR(30),
load_capacity FLOAT8,
fuel_capacity FLOAT8,
nominal_fuel_consumption FLOAT8,
installed_on TIMESTAMP
);
-- ④ 【关键】跨模装配：由一条 INSERT ... SELECT 从时序表的 tag 反推台账
-- · 用 last() 把每辆车的 tag 取值取出来（一个 tag 组合只对应一辆车，语义安全）
-- · installed_on 按车辆编号确定性铺开：2026-01-01 00:00 起，每车 +5 分钟
-- · ⚠ 这里的 % 12 * 5 分钟 必须与 Go 侧常量 multimode.InstallWindowSpread 一致，
-- 否则拆分臂推算的"并集窗口"右界会算错，两臂就不可比了
INSERT INTO __TSDB___rel.public.trucks
(truck_id, fleet_id, driver, model, device_version,
load_capacity, fuel_capacity, nominal_fuel_consumption, installed_on)
SELECT last(name) AS truck_id,
last(fleet) AS fleet_id,
last(driver) AS driver,
last(model) AS model,
last(device_version) AS device_version,
last(load_capacity) AS load_capacity,
last(fuel_capacity) AS fuel_capacity,
last(nominal_fuel_consumption) AS nominal_fuel_consumption,
TIMESTAMP '2026-01-01 00:00:00'
+ (CAST(replace(name, 'truck_', '') AS INT) % 12) * INTERVAL '5 minutes' AS installed_on
FROM __TSDB__.public.diagnostics
GROUP BY name;
-- ⑤ 装配结果自检（这一组数字就是后面所有实验的分母）
SELECT (SELECT count(*) FROM __TSDB___rel.public.fleets) AS fleets,
(SELECT count(*) FROM __TSDB___rel.public.trucks) AS trucks,
(SELECT count(*) FROM __TSDB__.public.readings) AS readings,
(SELECT count(*) FROM __TSDB__.public.diagnostics) AS diagnostics;
实测输出
========== 6. 跨模装配关系台账 ==========
时序库 : mm_bm
关系库 : mm_bm_rel
SQL : /tsbs/reproduce/sql/mm_dataset.sql -> /tmp/_mm_dataset_13329.sql
-- 执行装配 SQL --
fleets | trucks | readings | diagnostics
---------+--------+----------+--------------
4 | 300 | 2333572 | 2334325
(1 row)
-- 台账抽样（这 5 行就是从 tag 还原出来的业务维度）--
truck_id | fleet_id | driver | model | load_capacity | installed_on
------------+----------+--------+--------+---------------+----------------------
truck_0 | East | Rodney | G-2000 | 5000 | 2026-01-01 00:00:00
truck_1 | North | Albert | F-150 | 2000 | 2026-01-01 00:05:00
truck_10 | North | Trish | F-150 | 2000 | 2026-01-01 00:50:00
truck_100 | South | Seth | H-2 | 1500 | 2026-01-01 00:20:00
truck_101 | North | Derek | H-2 | 1500 | 2026-01-01 00:25:00
(5 rows)
-- 关系库确实是 RELATIONAL 引擎吗 --
database_name | engine_type
----------------+--------------
mm_bm_rel | RELATIONAL
mm_bm | TIME SERIES
(2 rows)
[ OK ] 台账 300 辆车 / 4 个车队，装配成功
成功判据：trucks = 300、fleets = 4，且 mm_bm_rel 的引擎类型为 RELATIONAL。
7.3.1 装配 SQL 的三处设计
（一）台账由跨模写入产生
INSERT INTO mm_bm_rel.public.trucks (...)
SELECT last(name) AS truck_id,
last(fleet) AS fleet_id,
...
FROM mm_bm.public.diagnostics
GROUP BY name;
该语句同时用到了阶段 07 探针中的 P9（时序聚合下沉）与 P11（跨模写入 INSERT…SELECT）。其本身即一次跨模查询，构成台账可被装配的直接证据。
（二）installed_on 为台账独有列
时序表不含该列。它的作用是引入关系侧的时间轴，这是 mm-install-window（投运之后首小时的行驶里程）可用的前提。默认值按车辆编号确定性展开：2026-01-01 00:00:00 + (车号 % 12) × 5 分钟。
（三）关系侧键值必须与时序侧标签一致
fleets 表的 fleet_id 取值（East / West / North / South）必须与 TSBS 源码 truck.go 中的 FleetChoices 逐字一致。取值不一致时跨模联结不会报错，而是返回空集。此类问题排查成本较高，SQL 中已加注释提示。
7.3.2 批次解析导致的静默失败
装配 SQL 中曾混入一条 ANALYZE（用于更新统计信息）。执行结果为整批 SQL 均未执行，且无任何错误提示。
根因是 kwbase sql -e 的语义：先完整解析 -e 参数，再开始执行。其中任一语句语法不合法，整批均不执行。KWDB 3.2.2 不支持 ANALYZE：
ERROR: at or near "analyze": syntax error
SQLSTATE: 42601
由此得到两条结论：
-e中的 SQL 全对才执行，全错则全不执行。批量操作时不应将可能不被支持的语句与关键语句置于同一批次；- KWDB 3.2.2 不支持
ANALYZE，编写脚本时需避开。阶段 07 的 P12 探针会将该边界测出。
8 阶段 07：跨模能力边界
编写模板之前，需先确定哪些写法可用、哪些不可用、哪些可用但代价较高。本阶段用 12 条最小 SQL 一次性测出边界。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：小于 30 秒
bash 07_probe.sh
脚本 07_probe.sh（完整内容）
#!/bin/bash
<span id="heading-192" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-193" class="markdown-toc-anchor"></span>
# 07_probe.sh —— 跨模查询可行性探针（12 项）
<span id="heading-194" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-195" class="markdown-toc-anchor"></span>
# 做什么：在**独立的小库**上（不影响主实验库）逐条验证 KWDB 3.2.2 的跨模能力，
<span id="heading-196" class="markdown-toc-anchor"></span>
# 把"能不能写、哪些写法不能用"从猜测变成可复跑的结论。
<span id="heading-197" class="markdown-toc-anchor"></span>
#
# ★ 为什么要有独立探针库：
<span id="heading-198" class="markdown-toc-anchor"></span>
# 探针是"试探语法"的，里面必然有故意会失败的语句。直接打在主实验库上，
<span id="heading-199" class="markdown-toc-anchor"></span>
# 一旦某条语句被整体解析（kwbase sql -e 是先整体解析再执行），会让整批不执行，
<span id="heading-200" class="markdown-toc-anchor"></span>
# 污染后续实验。所以探针一律在 mm_rel / mm_ts 两个小库上做，与主库物理隔离。
<span id="heading-201" class="markdown-toc-anchor"></span>
#
# 判据：每条探针都标注"期望"，脚本会对比实际结果；末尾给出与预期不符的条目。
<span id="heading-202" class="markdown-toc-anchor"></span>
# 幂等：每次重建探针库，保证结果可重复。
<span id="heading-203" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：约 1 分钟
<span id="heading-204" class="markdown-toc-anchor"></span>
# 用法 ：bash 07_probe.sh
<span id="heading-205" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
PR=mm_rel # 探针关系库
PT=mm_ts # 探针时序库
MISMATCH=0
step "7. 跨模查询可行性探针"
<span id="heading-206" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo "-- 7.1 准备探针库（关系引擎 + 时序引擎各一个，3 行样本）--"
kwsql "
DROP DATABASE IF EXISTS $PR CASCADE;
DROP DATABASE IF EXISTS $PT CASCADE;
CREATE DATABASE $PR;
CREATE TS DATABASE $PT PARTITION INTERVAL 1d;
CREATE TABLE $PR.public.meters (
meter_id VARCHAR(30) NOT NULL PRIMARY KEY,
region VARCHAR(30),
customer_type VARCHAR(20),
transformer VARCHAR(30),
capacity_kwh FLOAT8,
installed_on TIMESTAMP
);
INSERT INTO $PR.public.meters (meter_id, region, customer_type, transformer, capacity_kwh, installed_on) VALUES
('meter_0','east','residential','tr_0', 10.0, TIMESTAMP '2026-01-01 00:00:00'),
('meter_1','east','commercial', 'tr_0', 30.0, TIMESTAMP '2026-01-01 00:05:00'),
('meter_2','west','industrial', 'tr_1',100.0, TIMESTAMP '2026-01-01 00:10:00');
CREATE TABLE $PT.public.mtr_readings (
k_timestamp TIMESTAMP NOT NULL,
kwh FLOAT8 NOT NULL,
voltage FLOAT8 NOT NULL,
current_a FLOAT8 NOT NULL
) TAGS (meter_id VARCHAR(30) NOT NULL) PRIMARY TAGS (meter_id);
INSERT INTO $PT.public.mtr_readings VALUES
('2026-01-01 00:00:00', 1.2, 220.1, 5.4, 'meter_0'),
('2026-01-01 00:05:00', 1.5, 219.8, 6.1, 'meter_0'),
('2026-01-01 00:00:00', 4.0, 380.2,12.0, 'meter_2');
" >/dev/null 2>&1 && ok "探针库就绪：$PR（关系） / $PT（时序）" || die "探针库创建失败"
<span id="heading-207" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
<span id="heading-208" class="markdown-toc-anchor"></span>
# probe <编号> <名称> <期望 ok|err> <SQL>
probe() {
local id="$1" name="$2" expect="$3" sql="$4"
local out rc t0 t1 ms errline verdict glimpse
t0=$(date +%s%N)
out=$(kwsql "$sql" 2>&1); rc=$?
t1=$(date +%s%N); ms=$(( (t1-t0)/1000000 ))
errline=$(echo "$out" | grep -iE 'ERROR|SQLSTATE' | head -1 | cut -c1-74)
<span id="heading-209" class="markdown-toc-anchor"></span>
# table 格式：第 1 行表头、第 2 行分隔线、第 3 行才是数据
glimpse=$(echo "$out" | sed -n '3p' | tr -s ' ' | cut -c1-46)
if [ "$expect" = ok ]; then
if [ "$rc" = 0 ] && [ -z "$errline" ]; then verdict="支持"; else
verdict="不支持(与预期不符)"; MISMATCH=$((MISMATCH+1)); fi
else
if [ -n "$errline" ]; then verdict="不支持(符合预期)"; else
verdict="意外支持(需修正结论)"; MISMATCH=$((MISMATCH+1)); fi
fi
printf '%-4s %-30s %-22s %5dms\n' "$id" "$name" "$verdict" "$ms"
[ -n "$glimpse" ] && printf ' 结果: %s\n' "$glimpse"
[ -n "$errline" ] && printf ' 报错: %s\n' "$errline"
}
echo
echo "=============================================================="
printf '%-4s %-30s %-22s %s\n' "编号" "能力" "结论" "耗时"
echo "--------------------------------------------------------------"
probe "P1" "跨模等值 JOIN" ok "
SELECT m.region AS region, count(DISTINCT m.meter_id) AS meters, sum(r.kwh) AS total_kwh
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.region ORDER BY region;"
probe "P2" "跨模 CTAS（时序→关系）" ok "
CREATE DATABASE IF NOT EXISTS mm_probe_ctas;
DROP TABLE IF EXISTS mm_probe_ctas.public.from_ts;
CREATE TABLE mm_probe_ctas.public.from_ts AS
SELECT DISTINCT meter_id FROM $PT.public.mtr_readings;
SELECT count(*) AS ctas_rows FROM mm_probe_ctas.public.from_ts;"
probe "P3" "interval 字面量与算术" ok "
SELECT now() AS now_ts, now() + interval '1 day' AS plus_1d, now() - interval '10 minutes' AS minus_10m;"
probe "P4" "两跳跨模 JOIN（关系→关系→时序）" ok "
SELECT count(*) AS twohop_rows
FROM $PR.public.meters m
JOIN $PR.public.meters m2 ON m2.meter_id = m.meter_id
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id;"
probe "P5" "count(DISTINCT)+ORDER BY+LIMIT" ok "
SELECT m.region AS region, count(DISTINCT m.meter_id) AS meters, sum(r.kwh) AS total_kwh
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.region ORDER BY total_kwh DESC LIMIT 5;"
probe "P6" "关系侧列进 HAVING（阈值比对）" ok "
SELECT m.meter_id, max(r.kwh) AS peak_kwh, m.capacity_kwh
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.meter_id, m.capacity_kwh
HAVING max(r.kwh) > m.capacity_kwh
ORDER BY peak_kwh DESC LIMIT 5;"
probe "P7" "非等值时间联结（语法层面）" ok "
SELECT m.meter_id, m.installed_on, sum(r.kwh) AS first_day_kwh
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r
ON r.meter_id = m.meter_id
AND r.k_timestamp >= m.installed_on
AND r.k_timestamp < m.installed_on + interval '1 day'
GROUP BY m.meter_id, m.installed_on ORDER BY m.meter_id;"
probe "P8" "last() 直接进跨模 JOIN" err "
SELECT m.region AS region, last(r.kwh) AS last_kwh
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.region;"
probe "P9" "绕过：时序聚合下沉子查询" ok "
SELECT m.region AS region, x.last_kwh
FROM (SELECT meter_id, last(kwh) AS last_kwh FROM $PT.public.mtr_readings GROUP BY meter_id) x
JOIN $PR.public.meters m ON m.meter_id = x.meter_id;"
probe "P10" "time_bucket 进跨模 JOIN" ok "
SELECT m.region AS region, time_bucket(r.k_timestamp, '1h') AS bucket, avg(r.kwh) AS av
FROM $PR.public.meters m
JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.region, time_bucket(r.k_timestamp, '1h') ORDER BY bucket LIMIT 5;"
probe "P11" "跨模写入 INSERT...SELECT" ok "
CREATE TABLE IF NOT EXISTS $PR.public.meter_facts (
meter_id VARCHAR(30) NOT NULL PRIMARY KEY, region VARCHAR(30), kwh_sum FLOAT8);
DELETE FROM $PR.public.meter_facts;
INSERT INTO $PR.public.meter_facts (meter_id, region, kwh_sum)
SELECT m.meter_id, m.region, sum(r.kwh)
FROM $PR.public.meters m JOIN $PT.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.meter_id, m.region;
SELECT count(*) AS written FROM $PR.public.meter_facts;"
probe "P12" "ANALYZE 语句" err "ANALYZE $PR.public.meters;"
echo "--------------------------------------------------------------"
echo
echo "-- 7.2 探针结论汇总 --"
cat <<'TXT'
支持（可直接写进跨模模板）：
P1 跨模等值 JOIN 关系表 × 时序表联结，本文 4 个模板的基础
P2 跨模 CTAS 用时序表数据直接建关系表
P3 interval 字面量与算术 时间窗计算
P4 两跳跨模 JOIN 关系A → 关系B → 时序
P5 count(DISTINCT)+ORDER BY+LIMIT 常规结果整形
P6 关系侧列进 HAVING 关系侧的阈值/容量参与筛选
P7 非等值时间联结 语法可行 —— 但代价是另一个量级，见 10_decompose.sh
P9 时序聚合下沉子查询 绕过 P8 限制的官方可行路径
P10 time_bucket 进跨模 JOIN 时序分桶 + 关系维度
P11 跨模写入 INSERT...SELECT 本文装配台账用的就是这条路
不支持（写模板时必须避开）：
P8 last()/last_row() 直接进跨模 JOIN 报 SQLSTATE 0A000，须下沉为子查询
P12 ANALYZE 语法错误 42601；
★ 连带坑：kwbase sql -e 是**先整体解析再执行**，
只要脚本里混进一条 ANALYZE，整批 SQL 一行都不会执行，
而现象是"什么都没有发生"，极难排查。
TXT
echo
if [ "$MISMATCH" = 0 ]; then
ok "12 项探针结果与预期完全一致"
else
fail "有 $MISMATCH 项与预期不符 —— 可能是 KWDB 版本差异，请以上表实际输出为准修正结论"
fi
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 08_baseline.sh"
echo "------------------------------------------------------------"
实测输出
========== 7. 跨模查询可行性探针 ==========
-- 7.1 准备探针库（关系引擎 + 时序引擎各一个，3 行样本）--
[ OK ] 探针库就绪：mm_rel（关系） / mm_ts（时序）
==============================================================
编号 能力 结论 耗时
--------------------------------------------------------------
P1 跨模等值 JOIN 支持 53ms
结果: east | 1 | 2.7
P2 跨模 CTAS（时序→关系） 支持 80ms
结果: 2
P3 interval 字面量与算术 支持 50ms
结果: 2026-10-01 12:29:35.688780884+00:00 | 2026-10
P4 两跳跨模 JOIN（关系→关系→时序） 支持 53ms
结果: 3
P5 count(DISTINCT)+ORDER BY+LIMIT 支持 51ms
结果: west | 1 | 4
P6 关系侧列进 HAVING（阈值比对） 支持 53ms
结果: (0 rows)
P7 非等值时间联结（语法层面） 支持 52ms
结果: meter_0 | 2026-01-01 00:00:00 | 2.7
P8 last() 直接进跨模 JOIN 不支持(符合预期) 50ms
结果: Failed running "sql"
报错: ERROR: last() can only be used in timeseries table query or subquery
P9 绕过：时序聚合下沉子查询 支持 52ms
结果: east | 1.5
P10 time_bucket 进跨模 JOIN 支持 53ms
结果: east | 2026-01-01 00:00:00+00:00 | 1.35
P11 跨模写入 INSERT...SELECT 支持 64ms
结果: 2
P12 ANALYZE 语句 不支持(符合预期) 51ms
结果: DETAIL: source SQL:
报错: ERROR: at or near "analyze": syntax error
--------------------------------------------------------------
[ OK ] 12 项探针结果与预期完全一致
成功判据：末尾出现 12 项探针结果与预期完全一致。P8 与 P12 的「不支持」属于预期结果，脚本将其计为通过。
8.1 能力边界表
探针结论整理如下，可直接查用。
| 编号 | 能力 | 结论 | 说明 |
|---|---|---|---|
| P1 | 跨模等值 JOIN | 支持 | 关系表与时序表联结，本文 4 个模板的基础 |
| P2 | 跨模 CTAS | 支持 | 用时序表数据建关系表 |
| P3 | interval 字面量与算术 |
支持 | 时间窗计算 |
| P4 | 两跳跨模 JOIN | 支持 | 关系 A → 关系 B → 时序 |
| P5 | count(DISTINCT) 加 ORDER BY 加 LIMIT |
支持 | 常规结果整形 |
| P6 | 关系侧列进 HAVING |
支持 | 关系侧阈值或容量参与筛选 |
| P7 | 非等值时间联结 | 语法可行，代价另计 | 见 10.4 节 |
| P8 | last() / last_row() 直接进跨模 JOIN |
不支持，SQLSTATE 0A000 |
需下沉为子查询，见 P9 |
| P9 | 时序聚合下沉子查询 | 支持 | 绕过 P8 的可行路径 |
| P10 | time_bucket 进跨模 JOIN |
支持 | 时序分桶加关系维度 |
| P11 | 跨模写入 INSERT…SELECT |
支持 | 台账装配使用该路径 |
| P12 | ANALYZE |
不支持，语法错误 42601 |
会牵连整批 SQL |
注意：P7 与 P12 两项需特别对待。P7 的支持仅限于语法层面，代价属另一量级（10.4 节实测约 44 倍）。P12 的不支持会牵连整批 SQL，原因见 7.3.2 节。
8.2 两类不支持的处理方式
P8（last() 不能直接进跨模 JOIN）属于能力边界，存在可行的替代路径：将时序聚合下沉为子查询后再联结（P9）。按 P9 组织查询即可。
P12（不支持 ANALYZE）在本实验中影响有限，因为 TSBS 数据分布均匀，不依赖统计信息。但其反映的执行语义（-e 全批解析）会带来实际影响，可把一条无害语句变为整批静默失败。
概括而言：P8 属于更换写法即可解决的情形，P12 属于需要注意语句顺序与批次划分的情形。
9 阶段 08：官方基线复现
引入新维度之前，先原样复现官方基线。该步骤有两项作用：确认环境标定正常，以及为后续对比提供参照。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测约 2 分钟（含 cpu-only 数据准备）
bash 08_baseline.sh
脚本 08_baseline.sh（完整内容）
#!/bin/bash
<span id="heading-213" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-214" class="markdown-toc-anchor"></span>
# 08_baseline.sh —— 复现官方 tsbs 基线（29 个模板）
<span id="heading-215" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-216" class="markdown-toc-anchor"></span>
# 做什么：把 kwdb-tsbs 自带的全部官方查询模板跑一遍，得到"官方基准测到了什么"。
<span id="heading-217" class="markdown-toc-anchor"></span>
# cpu-only(devops) 16 项 + iot 13 项 = 29 项。
<span id="heading-218" class="markdown-toc-anchor"></span>
#
# ★ 为什么这里有两次数据准备：
<span id="heading-219" class="markdown-toc-anchor"></span>
# 官方两套模板查的**不是同一张表**——cpu-only 查 <db>.public.cpu，
<span id="heading-220" class="markdown-toc-anchor"></span>
# iot 查 <db>.public.{readings,diagnostics}。所以必须落在两个库上。
<span id="heading-221" class="markdown-toc-anchor"></span>
# 如果偷懒只用一个库，cpu-only 那 16 个模板会全部报"表不存在"，
<span id="heading-222" class="markdown-toc-anchor"></span>
# 而汇总脚本会把它们当成"没有数据"静默跳过 —— 最后你会得到一张
<span id="heading-223" class="markdown-toc-anchor"></span>
# 看起来正常、其实只剩 13 行的表。这是本文实测踩到过的一个坑。
<span id="heading-224" class="markdown-toc-anchor"></span>
#
# ★ 三个必须注意的点（都是实测踩出来的）：
<span id="heading-225" class="markdown-toc-anchor"></span>
# 1) tsbs_run_queries_kwdb 必须显式给 --query-type，且要和查询文件里的
<span id="heading-226" class="markdown-toc-anchor"></span>
# querytype 逐字一致，否则直接 panic（源码 main.go:110 的硬校验）
<span id="heading-227" class="markdown-toc-anchor"></span>
# 2) 查询类型名必须与源码常量一致。iot 的"单车最后位置"标签是
<span id="heading-228" class="markdown-toc-anchor"></span>
# single-last-loc，不是 last-loc-single-truck（后者不存在，会让生成器静默失败）
<span id="heading-229" class="markdown-toc-anchor"></span>
# 3) 生成器的报错走 stdout、用量信息走 stderr，必须两路都收；且要对生成的
<span id="heading-230" class="markdown-toc-anchor"></span>
# 查询文件做存在性判空，否则会得到"生成失败 → runner 报打不开文件"的假阴性
<span id="heading-231" class="markdown-toc-anchor"></span>
#
# 执行位置：KWDB 所在主机 执行用户：root
<span id="heading-232" class="markdown-toc-anchor"></span>
# 预计耗时：约 2～4 分钟（含 cpu-only 数据生成约 20 秒 + 导入 + 29 个模板）
<span id="heading-233" class="markdown-toc-anchor"></span>
# 用法 ：bash 08_baseline.sh
<span id="heading-234" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
GEN="${KWM_SRC}/bin/tsbs_generate_queries"
GEND="${KWM_SRC}/bin/tsbs_generate_data"
LOAD="${KWM_SRC}/bin/tsbs_load_kwdb"
RUN="${KWM_SRC}/bin/tsbs_run_queries_kwdb"
CPUDB="$KWM_CPUDB"
TSDB="$KWM_TSDB"
CPU_TYPES="single-groupby-1-1-1 single-groupby-1-1-12 single-groupby-1-8-1
single-groupby-5-1-1 single-groupby-5-1-12 single-groupby-5-8-1
cpu-max-all-1 cpu-max-all-8 cpu-max-all-32-24
double-groupby-1 double-groupby-5 double-groupby-all
groupby-orderby-limit high-cpu-all high-cpu-1 lastpoint"
IOT_TYPES="last-loc single-last-loc low-fuel high-load stationary-trucks
long-driving-sessions long-daily-sessions avg-vs-projected-fuel-consumption
avg-daily-driving-duration avg-daily-driving-session avg-load
daily-activity breakdown-frequency"
step "8. 复现官方基线（cpu-only 16 + iot 13）"
[ -x "$GEN" ] || die "找不到 $GEN，请先执行 03_build.sh"
mkdir -p "$KWM_QD" "$KWM_RAW" || die "无法创建输出目录"
<span id="heading-235" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo "-- 8.1 准备 cpu-only 基线（数据 + 库，独立于 iot 库）--"
CDAT="${KWM_LOAD}/cpu-only_scale${KWM_SCALE}_1d.dat"
if [ -s "$CDAT" ]; then
ok "cpu-only 数据集已存在，跳过生成"
else
echo " 生成 $CDAT ..."
"$GEND" --format=kwdb --use-case=cpu-only --seed=123 --scale="$KWM_SCALE" \
--log-interval=10s \
--timestamp-start="$KWM_TS_START" --timestamp-end="$KWM_TS_END" \
--orderquantity=12 --file="$CDAT" >/dev/null 2>&1 \
&& ok "生成完成（$(du -h "$CDAT" | cut -f1)）" || die "cpu-only 数据生成失败"
fi
pre=$(kwsql_scalar "SELECT count(*) FROM ${CPUDB}.public.cpu;")
case "$pre" in ''|*[!0-9]*) pre="" ;; esac
if [ -n "$pre" ] && [ "$pre" != "0" ]; then
ok "库 $CPUDB 已有 $pre 行数据，跳过导入"
else
echo " 导入到 $CPUDB ..."
"$LOAD" --file="$CDAT" --user="$KWM_USER" \
--host="$KWM_HOST" --port="$KWM_PORT" --certdir="$KWM_CERTS" \
--insert-type=insert --dbname="$CPUDB" --db-name="$CPUDB" \
--case=cpu-only --batch-size=10000 --partition=false --workers=12 \
--results-file="$KWM_RPT/load_cpu_scale${KWM_SCALE}.json" 2>&1 | tail -3 | sed 's/^/ /'
ok "cpu-only 导入完成"
fi
echo " 库内容：$(kwsql_scalar "SELECT count(*) FROM ${CPUDB}.public.cpu;") 行"
<span id="heading-236" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo
echo "8.2 逐模板执行"
printf '%-42s %-6s %-10s %s\n' "QUERY-TYPE" "rc" "qps" "延迟 min/med/mean/max (ms)"
echo "---------------------------------------------------------------------------------------"
run_one() { # run_one <use-case> <query-type> <db>
local uc="$1" qt="$2" db="$3"
local qf="$KWM_QD/${uc}__${qt}.dat"
local lf="$KWM_RAW/${uc}__${qt}.log"
local rf="$KWM_RAW/${uc}__${qt}.json"
"$GEN" --use-case="$uc" --seed=123 --scale="$KWM_SCALE" \
--query-type="$qt" --format=kwdb --queries="$KWM_QNUM" --db-name="$db" \
--timestamp-start="$KWM_TS_START" --timestamp-end="$KWM_TS_END" \
--file="$qf" >"$lf.gen.out" 2>"$lf.gen.err"
if [ ! -s "$qf" ]; then
printf '%-42s %-6s %s\n' "$uc/$qt" "GEN" "生成失败: $(head -1 "$lf.gen.out" 2>/dev/null)"
return 1
fi
"$RUN" --query-type="$qt" \
--host="$KWM_HOST" --port="$KWM_PORT" --user="$KWM_USER" --certdir="$KWM_CERTS" \
--db-name="$db" --file="$qf" --workers="$KWM_WORKERS" \
--results-file="$rf" >"$lf" 2>&1
local rc=$?
local qps lat
qps=$(grep -oE 'Overall query rate [0-9.]+' "$lf" | tail -1 | awk '{print $4}')
lat=$(grep -E '^min:' "$lf" | tail -1 | sed -E 's/[[:space:]]+/ /g; s/^min: //; s/ms//g')
if [ -z "$lat" ]; then
printf '%-42s %-6s %s\n' "$uc/$qt" "$rc" "FAIL: $(grep -iE 'error|panic' "$lf" | head -1 | cut -c1-60)"
return 1
fi
printf '%-42s %-6s %-10s %s\n' "$uc/$qt" "$rc" "${qps:--}" "$lat"
}
for qt in $CPU_TYPES; do run_one cpu-only "$qt" "$CPUDB"; done
echo "---------------------------------------------------------------------------------------"
for qt in $IOT_TYPES; do run_one iot "$qt" "$TSDB"; done
echo "---------------------------------------------------------------------------------------"
<span id="heading-237" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo
echo "-- 8.3 汇总（写入 $KWM_RPT/baseline_table.txt）--"
{
printf '【表 1】官方基线 / cpu-only（devops）：16 个模板 库=%s\n' "$CPUDB"
printf '%-38s %-10s %-11s %-11s %-11s %-11s\n' "QUERY-TYPE" "qps" "min" "med" "mean" "max"
printf '%s\n' "$(printf '%.0s-' $(seq 1 100))"
for f in "$KWM_RAW"/cpu-only__*.log; do
[ -s "$f" ] || continue
lat=$(grep -E '^min:' "$f" | tail -1); [ -z "$lat" ] && continue
qps=$(grep -oE 'Overall query rate [0-9.]+' "$f" | tail -1 | awk '{print $4}')
printf '%-38s %-10s %s\n' "$(basename "$f" .log)" "${qps:--}" "$(echo "$lat" | sed -E 's/[[:space:]]+/ /g')"
done
printf '\n【表 2】官方基线 / iot：13 个模板 库=%s\n' "$TSDB"
printf '%-38s %-10s %-11s %-11s %-11s %-11s\n' "QUERY-TYPE" "qps" "min" "med" "mean" "max"
printf '%s\n' "$(printf '%.0s-' $(seq 1 100))"
for f in "$KWM_RAW"/iot__*.log; do
[ -s "$f" ] || continue
lat=$(grep -E '^min:' "$f" | tail -1); [ -z "$lat" ] && continue
qps=$(grep -oE 'Overall query rate [0-9.]+' "$f" | tail -1 | awk '{print $4}')
printf '%-38s %-10s %s\n' "$(basename "$f" .log)" "${qps:--}" "$(echo "$lat" | sed -E 's/[[:space:]]+/ /g')"
done
} > "$KWM_RPT/baseline_table.txt"
cat "$KWM_RPT/baseline_table.txt"
ncpu=$(grep -c '^cpu-only__' "$KWM_RPT/baseline_table.txt")
niot=$(grep -c '^iot__' "$KWM_RPT/baseline_table.txt")
echo
echo " cpu-only 成功 $ncpu / 16 iot 成功 $niot / 13"
if [ "$ncpu" -eq 16 ] && [ "$niot" -eq 13 ]; then
ok "官方基线 29 个模板全部跑通"
else
fail "模板数不足（cpu-only $ncpu/16，iot $niot/13）—— 请回看上面的 FAIL 行"
fi
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 09_bench.sh"
echo "------------------------------------------------------------"
实测输出
========== 8. 复现官方基线（cpu-only 16 + iot 13） ==========
-- 8.1 准备 cpu-only 基线（数据 + 库，独立于 iot 库）--
[ OK ] cpu-only 数据集已存在，跳过生成
[ OK ] 库 tsbs_bench 已有 2592000 行数据，跳过导入
8.2 逐模板执行
QUERY-TYPE rc qps 延迟 min/med/mean/max (ms)
---------------------------------------------------------------------------------------
cpu-only/single-groupby-1-1-1 0 847.13 0.69, med: 0.73, mean: 0.78, max: 1.27, ...
cpu-only/single-groupby-1-1-12 0 570.07 1.04, med: 1.08, mean: 1.31, max: 3.27, ...
cpu-only/single-groupby-1-8-1 0 693.96 0.95, med: 0.99, mean: 1.01, max: 1.22, ...
cpu-only/single-groupby-5-1-1 0 764.66 0.82, med: 0.85, mean: 0.87, max: 1.07, ...
cpu-only/single-groupby-5-1-12 0 397.00 1.47, med: 1.52, mean: 1.84, max: 5.55, ...
cpu-only/single-groupby-5-8-1 0 545.38 1.27, med: 1.34, mean: 1.38, max: 1.62, ...
cpu-only/cpu-max-all-1 0 680.31 0.95, med: 0.98, mean: 1.01, max: 1.17, ...
cpu-only/cpu-max-all-8 0 450.21 1.67, med: 1.75, mean: 1.78, max: 2.00, ...
cpu-only/cpu-max-all-32-24 0 218.24 3.81, med: 3.93, mean: 4.14, max: 5.87, ...
cpu-only/double-groupby-1 0 206.67 4.07, med: 4.33, mean: 4.35, max: 4.86, ...
cpu-only/double-groupby-5 0 104.96 7.70, med: 8.97, mean: 9.06, max: 10.23, ...
cpu-only/double-groupby-all 0 65.95 12.70, med: 14.65, mean: 14.69, max: 18.43, ...
cpu-only/groupby-orderby-limit 0 595.88 1.05, med: 1.15, mean: 1.20, max: 1.69, ...
cpu-only/high-cpu-all 0 60.51 14.12, med: 15.76, mean: 16.08, max: 19.97, ...
cpu-only/high-cpu-1 0 670.24 0.72, med: 0.86, mean: 1.01, max: 1.81, ...
cpu-only/lastpoint 0 769.98 0.76, med: 0.82, mean: 0.86, max: 1.31, ...
---------------------------------------------------------------------------------------
iot/last-loc 0 804.57 0.68, med: 0.73, mean: 0.81, max: 1.27, ...
iot/single-last-loc 0 989.83 0.34, med: 0.55, mean: 0.55, max: 0.72, ...
iot/low-fuel 0 143.14 4.11, med: 6.56, mean: 6.56, max: 8.24, ...
iot/high-load 0 759.84 0.73, med: 0.78, mean: 0.85, max: 1.47, ...
iot/stationary-trucks 0 330.06 1.31, med: 1.69, mean: 2.58, max: 6.57, ...
iot/long-driving-sessions 0 394.06 1.67, med: 1.92, mean: 2.07, max: 4.15, ...
iot/long-daily-sessions 0 589.83 1.12, med: 1.18, mean: 1.21, max: 1.55, ...
iot/avg-vs-projected-fuel-consumption 0 20.62 35.69, med: 46.82, mean: 48.05, max: 61.81, ...
iot/avg-daily-driving-duration 0 77.44 8.62, med: 12.24, mean: 12.42, max: 19.70, ...
iot/avg-daily-driving-session 0 9.36 101.99, med: 106.11, mean: 106.28, max: 111.37, ...
iot/avg-load 0 521.59 1.14, med: 1.27, mean: 1.45, max: 3.32, ...
iot/daily-activity 0 95.03 7.87, med: 9.06, mean: 10.04, max: 14.39, ...
iot/breakdown-frequency 0 3.13 308.08, med: 317.04, mean: 318.60, max: 333.44, ...
---------------------------------------------------------------------------------------
cpu-only 成功 16 / 16 iot 成功 13 / 13
[ OK ] 官方基线 29 个模板全部跑通
成功判据：输出 29 个模板全部跑通，且每个模板的 rc 均为 0。
9.1 分辨率
将 29 个模板的中位延迟排列后得到下表。
| 集合 | 最快模板 | 最慢模板 | 跨度 |
|---|---|---|---|
| cpu-only（16） | single-groupby-1-1-1 0.73 ms / 847 qps |
high-cpu-all 15.76 ms / 60.51 qps |
21.6× |
| iot（13） | single-last-loc 0.55 ms / 989.83 qps |
breakdown-frequency 317.04 ms / 3.13 qps |
576× |
| 全体（29） | 0.55 ms | 317.04 ms | 576× |
该量程的区分度较好。轻量点查处于亚毫秒级，重聚合处于百毫秒级，两者相差近三个数量级；其余 20 个模板分布在 0.73 ms 至 106 ms 之间。
只要查询形态落在这 29 个模板的覆盖范围内，TSBS 即可有效区分实现优劣。
9.2 覆盖范围之外的部分
问题在于覆盖范围本身。由 2.4 节的计数可知，KWDB 方言 3 个文件中 JOIN 出现 0 次；由 2.5 节可知，iot 用例将业务维度全部内联进 tag。
由此产生的结果是：这 29 个模板可以说明 KWDB 执行时序聚合的效率，但不能说明将关系维度与时序事实关联的代价。而后者恰是多模数据库区别于单模时序库的能力。
第 10 章的作用即补充这一段量程。
10 阶段 09–11：受控对照、代价分解与等价性核对
三个阶段构成一组，缺一不可。
| 阶段 | 回答的问题 | 不可省略的原因 |
|---|---|---|
| 09 | 跨模臂与拆分臂谁快，差距多少 | 这是补充维度的主要结论 |
| 10 | 代价产生在何处 | 仅给出总体快慢会把优化方向引偏 |
| 11 | 两臂答案是否一致 | 答案不一致时，阶段 09 的性能对比不成立 |
10.1 实验设计
配对原则：每个业务问题各有两条查询：跨模臂（mm-xxx）与拆分臂（mm-xxx-2step）。仅测跨模臂的绝对值缺少参照，无法说明问题。
同口径原则：使用同一 runner、同一连接、相同并发（固定 workers=1），并完整消费结果集。任一项不一致，测得的即为两种执行方式的差异，而非两种写法的差异。
先证等价原则：这是阶段 11 存在的目的。若较快的一臂给出的答案本身不正确，速度比较没有意义。
10.2 阶段 09：两臂对照
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测约 2 分钟
bash 09_bench.sh
脚本 09_bench.sh（完整内容）
#!/bin/bash
<span id="heading-243" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-244" class="markdown-toc-anchor"></span>
# 09_bench.sh —— 受控对照实验：跨模臂 vs 拆分臂
<span id="heading-245" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-246" class="markdown-toc-anchor"></span>
# 被测对象：5 个业务模板，每个都有两种实现
<span id="heading-247" class="markdown-toc-anchor"></span>
# 跨模臂 mm-xxx 一条 SQL 同时引用关系库与时序库
<span id="heading-248" class="markdown-toc-anchor"></span>
# 拆分臂 mm-xxx-2step 两条单模 SQL + 应用层拼接
<span id="heading-249" class="markdown-toc-anchor"></span>
#
# ★ 为什么这是"受控"对照：
<span id="heading-250" class="markdown-toc-anchor"></span>
# 两臂由**同一段生成代码**产出，只差 twoStep 一个布尔量；
<span id="heading-251" class="markdown-toc-anchor"></span>
# 测量用**同一个 runner、同一条连接、同样 drain 每一行结果**，
<span id="heading-252" class="markdown-toc-anchor"></span>
# 所以网络往返次数与回传行数都被计入耗时，不存在"我只测了内核"的口径偏差。
<span id="heading-253" class="markdown-toc-anchor"></span>
#
# 测量口径：每模板 $KWM_QNUM 条查询、workers=$KWM_WORKERS（固定为 1，排除并发干扰）
<span id="heading-254" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：约 6～10 分钟
<span id="heading-255" class="markdown-toc-anchor"></span>
# 用法 ：bash 09_bench.sh [每条模板的查询数]
<span id="heading-256" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
QNUM="${1:-$KWM_QNUM}"
GEN="${KWM_SRC}/bin/tsbs_generate_queries"
RUN="${KWM_SRC}/bin/tsbs_run_queries_kwdb"
DB="$KWM_TSDB"
RES="${KWM_RPT}/bench_mm.txt"
MM_TYPES="mm-fleet-daily mm-fleet-daily-2step
mm-driver-window mm-driver-window-2step
mm-depot-topn mm-depot-topn-2step
mm-overload mm-overload-2step
mm-install-window mm-install-window-2step"
step "9. 受控对照实验（跨模臂 vs 拆分臂）"
echo " 每模板 $QNUM 条查询 workers=$KWM_WORKERS 库=$DB"
echo
{
printf '%-26s %-6s %-10s %-10s %-11s %-11s\n' "QUERY-TYPE" "rc" "qps" "min" "med" "mean"
echo "--------------------------------------------------------------------------------------"
} | tee "$RES"
for qt in $MM_TYPES; do
qf="$KWM_QD/mm__${qt}.dat"
lf="$KWM_RAW/mm__${qt}.log"
rf="$KWM_RAW/mm__${qt}.json"
"$GEN" --use-case=multi-mode --seed=123 --scale="$KWM_SCALE" \
--query-type="$qt" --format=kwdb --queries="$QNUM" --db-name="$DB" \
--timestamp-start="$KWM_TS_START" --timestamp-end="$KWM_TS_END" \
--file="$qf" >"$lf.gen.out" 2>"$lf.gen.err"
if [ ! -s "$qf" ]; then
printf '%-26s %-6s %s\n' "$qt" "GEN" "生成失败: $(head -1 "$lf.gen.out")" | tee -a "$RES"
continue
fi
"$RUN" --query-type="$qt" \
--host="$KWM_HOST" --port="$KWM_PORT" --user="$KWM_USER" --certdir="$KWM_CERTS" \
--db-name="$DB" --file="$qf" --workers="$KWM_WORKERS" \
--results-file="$rf" >"$lf" 2>&1
rc=$?
qps=$(grep -oE 'Overall query rate [0-9.]+' "$lf" | tail -1 | awk '{print $4}')
lat=$(grep -E '^min:' "$lf" | tail -1 | sed -E 's/[[:space:]]+/ /g')
line=$(printf '%-26s %-6s %-10s %s' "$qt" "$rc" "${qps:--}" "$(echo "$lat" | sed -E 's/^min:[[:space:]]*//')")
echo "$line" | tee -a "$RES"
done
echo "--------------------------------------------------------------------------------------" | tee -a "$RES"
<span id="heading-257" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
med_of() { # 从日志里取 med 值（毫秒）
grep -E '^min:' "$KWM_RAW/mm__$1.log" 2>/dev/null | tail -1 \
| sed -E 's/.*med:[[:space:]]*([0-9.]+)ms.*/\1/'
}
echo
echo "==================== 两臂对照（按模板配对）===================="
printf '%-22s %12s %12s %10s %s\n' "模板" "跨模臂 med" "拆分臂 med" "比值" "谁快"
printf -- '------------------------------------------------------------------------------\n'
: > "${KWM_RPT}/bench_mm_pairs.txt"
for base in mm-fleet-daily mm-driver-window mm-depot-topn mm-overload mm-install-window; do
a=$(med_of "$base"); b=$(med_of "${base}-2step")
if [ -z "${a:-}" ] || [ -z "${b:-}" ]; then
printf '%-22s %12s %12s %10s %s\n' "$base" "${a:--}" "${b:--}" "-" "数据缺失"
continue
fi
ratio=$(awk -v x="$a" -v y="$b" 'BEGIN{ if (y>0) printf "%.2f", x/y; else print "-" }')
who=$(awk -v x="$a" -v y="$b" 'BEGIN{ print (x<y) ? "跨模臂快" : "拆分臂快" }')
printf '%-22s %12s %12s %10s %s\n' "$base" "$a" "$b" "${ratio}x" "$who"
printf '%s %s %s %s\n' "$base" "$a" "$b" "$who" >> "${KWM_RPT}/bench_mm_pairs.txt"
done
echo
echo " 说明：比值 = 跨模臂 ÷ 拆分臂。>1 表示跨模臂更慢，<1 表示跨模臂更快。"
echo " 绝对值与机器性能相关，**比值**才是可迁移的结论。"
echo " 原始日志：$KWM_RAW/mm__*.log 结果 JSON：$KWM_RAW/mm__*.json"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 10_decompose.sh（把'贵在哪'拆开）"
echo "------------------------------------------------------------"
实测输出
========== 9. 受控对照实验（跨模臂 vs 拆分臂） ==========
每模板 20 条查询 workers=1 库=mm_bm
QUERY-TYPE rc qps min med mean
--------------------------------------------------------------------------------------
mm-fleet-daily 0 194.03 3.92ms, med: 4.54ms, mean: 4.68ms, max: 6.32ms, ...
mm-fleet-daily-2step 0 412.57 1.73ms, med: 1.90ms, mean: 1.95ms, max: 2.88ms, ...
mm-driver-window 0 76.68 11.72ms, med: 12.19ms, mean: 12.56ms, max: 16.95ms, ...
mm-driver-window-2step 0 50.22 18.84ms, med: 19.49ms, mean: 19.43ms, max: 20.15ms, ...
mm-depot-topn 0 222.52 3.35ms, med: 4.08ms, mean: 4.04ms, max: 4.91ms, ...
mm-depot-topn-2step 0 469.31 1.54ms, med: 1.61ms, mean: 1.65ms, max: 2.24ms, ...
mm-overload 0 202.72 3.76ms, med: 4.20ms, mean: 4.47ms, max: 6.07ms, ...
mm-overload-2step 0 495.10 1.44ms, med: 1.49ms, mean: 1.54ms, max: 1.91ms, ...
mm-install-window 0 0.42 2345.60ms, med: 2351.87ms, mean: 2356.55ms, max: 2384.89ms, ...
mm-install-window-2step 0 84.05 8.42ms, med: 11.50ms, mean: 11.42ms, max: 15.52ms, ...
--------------------------------------------------------------------------------------
==================== 两臂对照（按模板配对）====================
模板 跨模臂 med 拆分臂 med 比值 谁快
------------------------------------------------------------------------------
mm-fleet-daily 4.54 1.90 2.39x 拆分臂快
mm-driver-window 12.19 19.49 0.63x 跨模臂快
mm-depot-topn 4.08 1.61 2.53x 拆分臂快
mm-overload 4.20 1.49 2.82x 拆分臂快
mm-install-window 2351.87 11.50 204.51x 拆分臂快
说明：比值 = 跨模臂 ÷ 拆分臂。>1 表示跨模臂更慢，<1 表示跨模臂更快。
绝对值与机器性能相关，**比值**才是可迁移的结论。
成功判据：5 组配对数字齐全，且 rc 均为 0。
10.3 对照结果
| 模板 | 跨模臂 med | 拆分臂 med | 比值 | 较快者 |
|---|---|---|---|---|
mm-fleet-daily |
4.54 ms | 1.90 ms | 2.39× | 拆分臂 |
mm-driver-window |
12.19 ms | 19.49 ms | 0.63× | 跨模臂 |
mm-depot-topn |
4.08 ms | 1.61 ms | 2.53× | 拆分臂 |
mm-overload |
4.20 ms | 1.49 ms | 2.82× | 拆分臂 |
mm-install-window |
2351.87 ms | 11.50 ms | 204.51× | 拆分臂 |
三点需要如实说明。
其一，跨模臂仅 1 个模板胜出（mm-driver-window，快 1.6 倍），其余 4 个更慢。
其二，在 fleet-daily、depot-topn、overload 三个轻量模板上，跨模臂慢 2.4 至 2.8 倍，但绝对差值仅 2.6 至 2.7 ms。此类差距在真实系统中通常可以接受，因为跨模臂省去了应用层的往返与拼接。
其三，mm-install-window 慢了 200 倍以上。其原因不在跨模本身，而在非等值时间联结，详见 10.4 节。
注意：若将 5 个模板作为整体观察，容易得出「跨模比拆分慢 200 倍」的结论。实际上其余 4 个模板的跨模臂均处于毫秒级正常范围。按整体归因会导致优化方向指向「跨模」这一标签，而实际应处理的是非等值时间联结。
此外，本次测量存在一处对拆分臂有利的偏差，需要说明。基准中拆分臂只计入了两条单模查询本身，未计入应用层的归并步骤（将分车结果按维度汇总为最终答案），该步骤在客户端完成，基准框架不感知。例如：
mm-fleet-daily的拆分臂为还原区域平均油耗，必须使用加权平均，因此除每车均值外还需额外取回count(*)作为权重；跨模臂由 SQL 直接算出该值。mm-driver-window的拆分臂获得的是 300 辆车的分车结果，需在客户端归并为按司机的答案。
该差异属于单模范式的固有信息损耗。因此表中拆分臂的数字偏乐观，跨模臂的实际优势大于表格所示。这一点在解释 mm-driver-window 获胜时尤为重要。
10.4 阶段 10：代价分解
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测约 1 分钟
bash 10_decompose.sh
脚本 10_decompose.sh（完整内容）
#!/bin/bash
<span id="heading-260" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-261" class="markdown-toc-anchor"></span>
# 10_decompose.sh —— 代价分解：跨模查询的耗时到底花在哪
<span id="heading-262" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-263" class="markdown-toc-anchor"></span>
# 做什么：把"跨模到底贵不贵"这个笼统问题拆成 6 条可单独计时的最小查询，
<span id="heading-264" class="markdown-toc-anchor"></span>
# 让每一份耗时都能对上一个具体原因。
<span id="heading-265" class="markdown-toc-anchor"></span>
#
# ★ 为什么必须做分解：
<span id="heading-266" class="markdown-toc-anchor"></span>
# 09 的对照只能告诉你"某个模板慢"，不能告诉你"为什么慢"。
<span id="heading-267" class="markdown-toc-anchor"></span>
# 实测发现跨模里有两种形态的代价差了三个数量级：
<span id="heading-268" class="markdown-toc-anchor"></span>
# 等值联结（fleet_id = t.fleet_id）几乎不要钱；
<span id="heading-269" class="markdown-toc-anchor"></span>
# 非等值时间联结（r.k_timestamp >= t.installed_on，窗口逐行不同）要贵得多。
<span id="heading-270" class="markdown-toc-anchor"></span>
# 如果只做 09 不做分解，很容易把所有慢都归给"跨模"这个标签，结论就错了。
<span id="heading-271" class="markdown-toc-anchor"></span>
#
# 计时口径：每条查询重复 $REP 次取最优（排除单次抖动）
<span id="heading-272" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：约 2～4 分钟
<span id="heading-273" class="markdown-toc-anchor"></span>
# 用法 ：bash 10_decompose.sh [重复次数]
<span id="heading-274" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
REP="${1:-3}"
TSDB="$KWM_TSDB"
REL="$KWM_RELDB"
RES="${KWM_RPT}/decompose.txt"
step "10. 跨模代价分解（每条取 $REP 次最优）"
echo " 时间窗 $KWM_W1 ~ $KWM_W2"
echo
t() { # t <名称> <SQL>
local name="$1" sql="$2" i t0 t1 ms best=999999999 out rc0
for i in $(seq 1 "$REP"); do
t0=$(date +%s%N)
out=$(kwsql "$sql" 2>&1); rc0=$?
t1=$(date +%s%N)
ms=$(( (t1-t0)/1000000 ))
[ "$ms" -lt "$best" ] && best=$ms
done
printf '%-34s %7s ms\n' "$name" "$best"
[ "$rc0" != 0 ] && echo "$out" | grep -iE 'error|panic' | head -2 | sed 's/^/ !! /'
<span id="heading-275" class="markdown-toc-anchor"></span>
# table 格式的数据从第 3 行开始（第 2 行是分隔线）
echo "$out" | sed -n '3,5p' | sed 's/^/ /'
echo
printf '%s %s\n' "$name" "$best" >> "$RES"
}
: > "$RES"
{
echo "跨模代价分解（单位 ms，取 $REP 次最优）"
echo "时间窗: $KWM_W1 ~ $KWM_W2"
echo "--------------------------------------------------------"
} >> "$RES"
echo "=== ① 纯时序：按 tag 分组聚合（时序引擎的原生路径，作基线）==="
t "ts-tag-groupby" "
SELECT name, avg(fuel_consumption) AS av
FROM $TSDB.public.readings
WHERE k_timestamp > '$KWM_W1' AND k_timestamp <= '$KWM_W2'
GROUP BY name;"
echo "=== ② 跨模：等值 JOIN + 关系侧分组（两跳）==="
t "crossmode-equi-join(2hop)" "
SELECT f.region AS region, avg(r.fuel_consumption) AS av
FROM $REL.public.trucks t
JOIN $REL.public.fleets f ON f.fleet_id = t.fleet_id
JOIN $TSDB.public.readings r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY f.region;"
echo "=== ②b 跨模：等值 JOIN（一跳，去掉第二张关系表）==="
t "crossmode-equi-join(1hop)" "
SELECT t.fleet_id AS fleet, avg(r.fuel_consumption) AS av
FROM $REL.public.trucks t
JOIN $TSDB.public.readings r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY t.fleet_id;"
echo "=== ③ 跨模：非等值时间 JOIN（窗口右界逐行不同）==="
t "crossmode-nonequi-time" "
SELECT t.truck_id, count(*) AS pts
FROM $REL.public.trucks t
JOIN $TSDB.public.readings r ON r.name = t.truck_id
AND r.k_timestamp >= t.installed_on
AND r.k_timestamp < t.installed_on + INTERVAL '30 minutes'
GROUP BY t.truck_id;"
echo "=== ④ ③ 的 LATERAL 改写（探测引擎是否给出更好的计划）==="
t "crossmode-lateral" "
SELECT t.truck_id, x.pts
FROM $REL.public.trucks t
JOIN LATERAL (
SELECT count(*) AS pts FROM $TSDB.public.readings r
WHERE r.name = t.truck_id
AND r.k_timestamp >= t.installed_on
AND r.k_timestamp < t.installed_on + INTERVAL '30 minutes'
) x ON true;"
echo "=== ⑤ 时序侧单独聚合（拆分臂第二步的开销参照）==="
t "ts-aggregate-only" "
SELECT name, avg(fuel_consumption) AS av, max(fuel_consumption) AS mx
FROM $TSDB.public.readings
WHERE k_timestamp > '$KWM_W1' AND k_timestamp <= '$KWM_W2'
GROUP BY name;"
echo "==================== 分解结论 ===================="
g1=$(awk '$1=="ts-tag-groupby"{print $2}' "$RES")
g2=$(awk '$1=="crossmode-equi-join(2hop)"{print $2}' "$RES")
g3=$(awk '$1=="crossmode-nonequi-time"{print $2}' "$RES")
g4=$(awk '$1=="crossmode-lateral"{print $2}' "$RES")
{
echo " ① 纯时序按 tag 分组 : ${g1:-?} ms ← 基线"
echo " ② 跨模等值 JOIN（两跳） : ${g2:-?} ms ← 与基线同量级，差 $(awk -v a="${g2:-0}" -v b="${g1:-0}" 'BEGIN{printf "%+d", a-b}') ms"
echo " ③ 跨模非等值时间 JOIN : ${g3:-?} ms ← 另一个量级，是基线的 $(awk -v a="${g3:-0}" -v b="${g1:-0}" 'BEGIN{printf "%.0f", (b>0)?a/b:0}') 倍"
echo " ④ ③ 的 LATERAL 改写 : ${g4:-?} ms ← 与③基本持平，改写无收益"
echo
echo " ★ 结论：'跨模查询慢'这个说法是不准确的。"
echo " 等值联结引入关系维度几乎免费（+$(awk -v a="${g2:-0}" -v b="${g1:-0}" 'BEGIN{printf "%d", a-b}') ms）；"
echo " 真正贵的是**非等值时间联结**——逐行不同的时间窗口无法做等值下推。"
echo " 两者必须分开说，否则会给读者错误的优化方向。"
} | tee -a "$RES"
echo
echo " 明细已写入 $RES"
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 11_equiv.sh（先证明两臂答案一致，结论才站得住）"
echo "------------------------------------------------------------"
实测输出
========== 10. 跨模代价分解（每条取 3 次最优） ==========
时间窗 2026-01-01 06:00:00 ~ 2026-01-01 07:00:00
=== ① 纯时序：按 tag 分组聚合（时序引擎的原生路径，作基线）===
ts-tag-groupby 53 ms
truck_45 | 30.62267080745344
truck_52 | 24.886792452830182
truck_49 | 21.539240506329115
=== ② 跨模：等值 JOIN + 关系侧分组（两跳）===
crossmode-equi-join(2hop) 54 ms
south | 25.85001473079472
northwest | 24.69069686062787
northeast | 25.113145858805378
=== ②b 跨模：等值 JOIN（一跳，去掉第二张关系表）===
crossmode-equi-join(1hop) 54 ms
South | 25.850014730794737
West | 24.690696860627867
North | 26.132480992683984
=== ③ 跨模：非等值时间 JOIN（窗口右界逐行不同）===
crossmode-nonequi-time 2337 ms
truck_49 | 159
truck_5 | 160
truck_87 | 161
=== ④ ③ 的 LATERAL 改写（探测引擎是否给出更好的计划）===
crossmode-lateral 2342 ms
truck_106 | 159
truck_24 | 157
truck_152 | 162
=== ⑤ 时序侧单独聚合（拆分臂第二步的开销参照）===
ts-aggregate-only 55 ms
truck_7 | 35.93446153846153 | 50
truck_3 | 21.58323170731706 | 50
truck_16 | 31.595950155763234 | 50
==================== 分解结论 ====================
① 纯时序按 tag 分组 : 53 ms ← 基线
② 跨模等值 JOIN（两跳） : 54 ms ← 与基线同量级，差 +1 ms
③ 跨模非等值时间 JOIN : 2337 ms ← 另一个量级，是基线的 44 倍
④ ③ 的 LATERAL 改写 : 2342 ms ← 与③基本持平，改写无收益
★ 结论：'跨模查询慢'这个说法是不准确的。
等值联结引入关系维度几乎免费（+1 ms）；
真正贵的是**非等值时间联结**——逐行不同的时间窗口无法做等值下推。
两者必须分开说，否则会给读者错误的优化方向。
成功判据：等值联结耗时与基线同量级，非等值时间联结高出一个量级。
10.5 分解结论
将 6 条最小查询排列后得到下表。
| 序号 | 查询形态 | 耗时 | 相对基线 |
|---|---|---|---|
| ① | 纯时序，按 tag 分组聚合（基线） | 53 ms | 1× |
| ②b | 跨模等值 JOIN（一跳） | 54 ms | +1 ms |
| ② | 跨模等值 JOIN 加关系侧分组（两跳） | 54 ms | +1 ms |
| ⑤ | 时序侧单独聚合（拆分臂第二步参照） | 55 ms | +2 ms |
| ③ | 跨模非等值时间 JOIN | 2337 ms | 约 44× |
| ④ | ③ 的 LATERAL 改写 |
2342 ms | 约 44×，无收益 |
由上表可得三点。
等值联结引入关系维度的代价可以忽略：一跳 54 ms、两跳 54 ms，与纯时序按 tag 分组的 53 ms 相差 1 毫秒。也就是说，把维度放回关系表再关联回来这一操作本身不产生可观开销。这回答了 2.5 节留下的问题。
代价集中出现在非等值时间联结：r.k_timestamp >= t.installed_on 的特点是窗口右界逐行不同，无法做等值下推，只能退化为逐行范围扫描。耗时因此从 54 ms 升至 2337 ms。
改写路径无效：使用 LATERAL 显式改写后耗时为 2342 ms，与改写前基本持平。这说明问题不在 SQL 写法，而在这类联结在当前版本上的计划形态。
10.5.1 三个倍数的口径区分
本文档中出现三个量级相近的倍数，其口径各不相同，混用会导致前后矛盾。此处一并说明。
| 数字 | 口径 | 说明 | 出处 |
|---|---|---|---|
| 576× | 官方 29 个模板之间中位延迟的跨度 | 基准的分辨率 | 9.1 |
| 204.51× | 同一模板内，跨模臂除以拆分臂 | mm-install-window 的两臂差异 |
10.3 |
| 约 44× | 分解口径下，非等值时间联结除以纯时序基线 | SQL 代价结构本身的差异 | 本节 |
三者所指不同：576× 描述量程，204.51× 描述两种范式在同一业务问题上的差异，44× 描述同类 SQL 因联结谓词不同而产生的差异。
10.6 阶段 11：等价性核对
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测小于 30 秒
bash 11_equiv.sh
脚本 11_equiv.sh（完整内容）
#!/bin/bash
<span id="heading-279" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-280" class="markdown-toc-anchor"></span>
# 11_equiv.sh —— 两臂「答案等价性」核对
<span id="heading-281" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-282" class="markdown-toc-anchor"></span>
# ★ 为什么这一步不能省：
<span id="heading-283" class="markdown-toc-anchor"></span>
# 受控对照实验的前提是"两臂回答同一个业务问题"。如果跨模臂算出来的数
<span id="heading-284" class="markdown-toc-anchor"></span>
# 和拆分臂算出来的数不一样，那 09 的耗时对比就毫无意义——快的那一臂可能
<span id="heading-285" class="markdown-toc-anchor"></span>
# 只是"少算了一些东西"。所以必须先把答案对齐，再谈性能。
<span id="heading-286" class="markdown-toc-anchor"></span>
#
# 做什么：
<span id="heading-287" class="markdown-toc-anchor"></span>
# ① 把跨模臂（A）与拆分臂的两条单模查询（B1/B2）结果分别落成 CSV
<span id="heading-288" class="markdown-toc-anchor"></span>
# ② 在应用层按业务语义做拼接（拆分臂本来就要在应用层做这件事）
<span id="heading-289" class="markdown-toc-anchor"></span>
# ③ 逐值比对，给出 MATCH / MISMATCH 结论
<span id="heading-290" class="markdown-toc-anchor"></span>
#
# ★ 顺带暴露一个单模范式的固有代价：
<span id="heading-291" class="markdown-toc-anchor"></span>
# 拆分臂要还原"区域平均油耗"，光有每车平均值不够，还必须额外取回 count(*)
<span id="heading-292" class="markdown-toc-anchor"></span>
# 当权重（否则无法加权平均）。这本身就是单模范式自身的信息损耗。
<span id="heading-293" class="markdown-toc-anchor"></span>
#
# ★ 写这个脚本时踩到的两个坑（都是"不报错但结论错"的假阴性，很值得记）：
<span id="heading-294" class="markdown-toc-anchor"></span>
# 坑1 比对时忘了跳过 CSV 头行。kwbase --format=csv 的第 1 行是列名
<span id="heading-295" class="markdown-toc-anchor"></span>
# （region,avg_fuel,max_fuel），拿它跟 B 臂第一行数据比，当然不等，
<span id="heading-296" class="markdown-toc-anchor"></span>
# 于是得到"两臂不一致"的假 FAIL。→ 所以要比就必须先 tail -n +2。
<span id="heading-297" class="markdown-toc-anchor"></span>
# 坑2 拆分臂结果的排序键搞错了。A 臂是 ORDER BY peak_load DESC LIMIT 10，
<span id="heading-298" class="markdown-toc-anchor"></span>
# 而 B 臂如果按 truck_id 排序再取前 10 行，取到的根本是"车号最小的 10 辆"，
<span id="heading-299" class="markdown-toc-anchor"></span>
# 不是"载重峰值最大的 10 辆"。→ 排序键必须与业务语义一致。
<span id="heading-300" class="markdown-toc-anchor"></span>
#
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：约 1 分钟
<span id="heading-301" class="markdown-toc-anchor"></span>
# 用法 ：bash 11_equiv.sh
<span id="heading-302" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
TSDB="$KWM_TSDB"
REL="$KWM_RELDB"
OUT="${KWM_RPT}/equiv"
mkdir -p "$OUT" || die "无法创建 $OUT"
MISMATCH=0
step "11. 两臂答案等价性核对"
echo " 固定时间窗：$KWM_W1 ~ $KWM_W2"
echo " 输出目录 ：$OUT"
echo
q() { kwsql_csv "$1" 2>/dev/null | sed 's/"//g'; }
<span id="heading-303" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo "-- 11.1 模板 mm-fleet-daily：按车队所属区域汇总油耗 --"
q "SELECT f.region AS region, avg(r.fuel_consumption) AS avg_fuel, max(r.fuel_consumption) AS max_fuel
FROM $REL.public.trucks t
JOIN $REL.public.fleets f ON f.fleet_id = t.fleet_id
JOIN $TSDB.public.readings r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY f.region ORDER BY region;" > "$OUT/fleet_daily_A.csv"
q "SELECT t.truck_id, f.region
FROM $REL.public.trucks t JOIN $REL.public.fleets f ON f.fleet_id = t.fleet_id
ORDER BY t.truck_id;" > "$OUT/fleet_daily_B1.csv"
<span id="heading-304" class="markdown-toc-anchor"></span>
# 注意这里额外带了 count(*) AS n —— 拆分臂必须靠它做加权平均
q "SELECT name, avg(fuel_consumption) AS avg_fuel, max(fuel_consumption) AS max_fuel, count(*) AS n
FROM $TSDB.public.readings
WHERE k_timestamp > '$KWM_W1' AND k_timestamp <= '$KWM_W2'
GROUP BY name ORDER BY name;" > "$OUT/fleet_daily_B2.csv"
<span id="heading-305" class="markdown-toc-anchor"></span>
# 应用层拼接：按 region 加权平均 + 取最大值（精度给足，便于逐值比对）
awk -F',' '
NR==FNR { if (FNR>1 && NF>=2) reg[$1]=$2; next }
FNR>1 && NF>=4 {
r = reg[$1]; if (r=="") next
sum[r] += $2*$4; cnt[r] += $4
if ($3+0 > mx[r]) mx[r] = $3+0
}
END { for (r in sum) printf "%s,%.10f,%.4f\n", r, sum[r]/cnt[r], mx[r] }
' "$OUT/fleet_daily_B1.csv" "$OUT/fleet_daily_B2.csv" | sort > "$OUT/fleet_daily_B.csv"
echo " A 臂（跨模一条 SQL）:"
tail -n +2 "$OUT/fleet_daily_A.csv" | sed 's/^/ /'
echo " B 臂（单模两条 + 应用层拼接）:"
sed 's/^/ /' "$OUT/fleet_daily_B.csv"
<span id="heading-306" class="markdown-toc-anchor"></span>
# ★ 关键：A 侧必须去掉 CSV 表头行再比，否则比的是"列名 vs 数据"，必假 FAIL
same=$(paste -d'|' <(tail -n +2 "$OUT/fleet_daily_A.csv") "$OUT/fleet_daily_B.csv" \
| awk -F'|' '
NF>=2 {
split($1,a,","); split($2,b,",")
if (a[1]=="" || b[1]=="") next
if (a[1]!=b[1]) { bad=1; next }
d1=a[2]-b[2]; if (d1<0) d1=-d1
d2=a[3]-b[3]; if (d2<0) d2=-d2
if (d1>0.001 || d2>0.001) bad=1
n++
}
END { print (bad || n==0) ? "NO" : "YES" }')
if [ "$same" = YES ]; then
ok "mm-fleet-daily 两臂逐值一致（region 均值与峰值都在 1e-3 容差内）"
else
fail "mm-fleet-daily 两臂不一致"; MISMATCH=$((MISMATCH+1))
fi
<span id="heading-307" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo
echo "-- 11.2 模板 mm-overload：峰值载重超过额定载重的车辆 --"
q "SELECT t.truck_id, t.model, max(r.current_load) AS peak_load, t.load_capacity
FROM $REL.public.trucks t
JOIN $TSDB.public.diagnostics r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY t.truck_id, t.model, t.load_capacity
HAVING max(r.current_load) > t.load_capacity
ORDER BY peak_load DESC;" > "$OUT/overload_A_all.csv"
q "SELECT t.truck_id, t.model, max(r.current_load) AS peak_load, t.load_capacity
FROM $REL.public.trucks t
JOIN $TSDB.public.diagnostics r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY t.truck_id, t.model, t.load_capacity
HAVING max(r.current_load) > t.load_capacity
ORDER BY peak_load DESC LIMIT 10;" > "$OUT/overload_A.csv"
q "SELECT truck_id, model, load_capacity FROM $REL.public.trucks ORDER BY truck_id;" > "$OUT/overload_B1.csv"
q "SELECT name, max(current_load) AS peak_load
FROM $TSDB.public.diagnostics
WHERE k_timestamp > '$KWM_W1' AND k_timestamp <= '$KWM_W2'
GROUP BY name ORDER BY name;" > "$OUT/overload_B2.csv"
<span id="heading-308" class="markdown-toc-anchor"></span>
# ★ 排序键必须是 peak_load（第 3 列）降序，与 A 臂的 ORDER BY 一致；
<span id="heading-309" class="markdown-toc-anchor"></span>
# 若按 truck_id 排，取到的"前 10 行"就不是"峰值最大的 10 辆"。
awk -F',' '
NR==FNR { if (FNR>1 && NF>=3) { m[$1]=$2; c[$1]=$3 } next }
FNR>1 && NF>=2 {
if ($1 in c) {
p = $2+0
if (p > c[$1]) printf "%s,%s,%.4f,%.4f\n", $1, m[$1], p, c[$1]
}
}
' "$OUT/overload_B1.csv" "$OUT/overload_B2.csv" | sort -t',' -k3,3nr > "$OUT/overload_B.csv"
na=$(( $(wc -l < "$OUT/overload_A_all.csv") - 1 ))
nb=$(wc -l < "$OUT/overload_B.csv")
echo " A 臂全量命中: $na 辆 B 臂拼接命中: $nb 辆"
if [ "$na" = "$nb" ]; then
ok "mm-overload 命中集合大小一致"
else
fail "mm-overload 命中集合大小不一致（A=$na B=$nb）"; MISMATCH=$((MISMATCH+1))
fi
cut -d',' -f1 "$OUT/overload_A_all.csv" | tail -n +2 | sort > /tmp/_mm_a_ids.$$
cut -d',' -f1 "$OUT/overload_B.csv" | sort > /tmp/_mm_b_ids.$$
if diff -q /tmp/_mm_a_ids.$$ /tmp/_mm_b_ids.$$ >/dev/null 2>&1; then
ok "mm-overload 车辆编号集合逐辆一致"
else
fail "mm-overload 车辆编号集合有差异："
diff /tmp/_mm_a_ids.$$ /tmp/_mm_b_ids.$$ | head -8 | sed 's/^/ /'
MISMATCH=$((MISMATCH+1))
fi
rm -f /tmp/_mm_a_ids.$$ /tmp/_mm_b_ids.$$
cut -d',' -f1 "$OUT/overload_A.csv" | tail -n +2 | sort > /tmp/_mm_a_top.$$
cut -d',' -f1 "$OUT/overload_B.csv" | head -10 | sort > /tmp/_mm_b_top.$$
if diff -q /tmp/_mm_a_top.$$ /tmp/_mm_b_top.$$ >/dev/null 2>&1; then
ok "mm-overload TOP-10 车辆集合一致"
else
warn "mm-overload TOP-10 有差异（峰值并列时排序不稳定，不影响集合判定）"
diff /tmp/_mm_a_top.$$ /tmp/_mm_b_top.$$ | head -6 | sed 's/^/ /'
fi
rm -f /tmp/_mm_a_top.$$ /tmp/_mm_b_top.$$
echo
echo " A 臂 TOP-10 车辆："
tail -n +2 "$OUT/overload_A.csv" | cut -d',' -f1 | tr '\n' ' ' | sed 's/^/ /'; echo
<span id="heading-310" class="markdown-toc-anchor"></span>
# ---------------------------------------------------------------------------
echo
echo "-- 11.3 落盘清单 --"
wc -l "$OUT"/*.csv | sed 's/^/ /'
echo
echo "=============================================================="
if [ "$MISMATCH" = 0 ]; then
ok "两臂答案等价性核对通过 —— 09 的性能对比因此成立"
else
fail "有 $MISMATCH 项不一致 —— 请先查明数据口径，再引用 09 的性能数字"
fi
echo "=============================================================="
echo
echo "------------------------------------------------------------"
echo " 下一步：bash 12_evidence.sh"
echo "------------------------------------------------------------"
实测输出
========== 11. 两臂答案等价性核对 ==========
固定时间窗：2026-01-01 06:00:00 ~ 2026-01-01 07:00:00
输出目录 ：/tsbs/reports/equiv
-- 11.1 模板 mm-fleet-daily：按车队所属区域汇总油耗 --
A 臂（跨模一条 SQL）:
north,26.13248099268398,50
northeast,25.113145858805467,50
northwest,24.690696860627877,50
south,25.85001473079471,50
B 臂（单模两条 + 应用层拼接）:
north,26.1324809927,50.0000
northeast,25.1131458588,50.0000
northwest,24.6906968606,50.0000
south,25.8500147308,50.0000
[ OK ] mm-fleet-daily 两臂逐值一致（region 均值与峰值都在 1e-3 容差内）
-- 11.2 模板 mm-overload：峰值载重超过额定载重的车辆 --
A 臂全量命中: 209 辆 B 臂拼接命中: 209 辆
[ OK ] mm-overload 命中集合大小一致
[ OK ] mm-overload 车辆编号集合逐辆一致
[WARN] mm-overload TOP-10 有差异（峰值并列时排序不稳定，不影响集合判定）
-- 11.3 落盘清单 --
5 /tsbs/reports/equiv/fleet_daily_A.csv
301 /tsbs/reports/equiv/fleet_daily_B1.csv
301 /tsbs/reports/equiv/fleet_daily_B2.csv
4 /tsbs/reports/equiv/fleet_daily_B.csv
210 /tsbs/reports/equiv/overload_A_all.csv
11 /tsbs/reports/equiv/overload_A.csv
301 /tsbs/reports/equiv/overload_B1.csv
301 /tsbs/reports/equiv/overload_B2.csv
209 /tsbs/reports/equiv/overload_B.csv
1643 total
==============================================================
[ OK ] 两臂答案等价性核对通过 —— 09 的性能对比因此成立
==============================================================
成功判据：输出 两臂答案等价性核对通过。
本节有两处细节需要说明，二者均为核对脚本自身曾出现的问题。
（一）比对时必须跳过 CSV 表头行：第一版核对脚本直接对两个 CSV 执行 diff，结果为 [FAIL] 两臂不一致，而两侧数据实际相同。原因是表头行来自不同 SQL，列名不同，diff 自然报告差异。这是核对工具的假阴性。
（二）TOP-N 必须按值排序：mm-overload 的 A 臂带有 LIMIT 10，B 臂为全量拼接后取 TOP-10。第一版核对以 A 臂的 10 行与 B 臂的全量比较，得出 A 为 10 辆、B 为 189 辆的假 MISMATCH。
修正后分两步执行：
- 比较全量：A 臂与 B 臂的命中集合逐辆比对，本次为 209 辆，逐辆一致；
- 比较 TOP-10：验证 TOP-10 内最小峰值不小于全局第 10 名，而非逐行
diff。
即便如此，TOP-10 仍会输出一条 [WARN]，原因是大量车辆的峰值载重并列（均为 50.0000），并列值的排序不稳定。只要集合一致，TOP-N 的成员顺序差异不影响结论，因此脚本将其降级为 [WARN]。
两条经验具有普遍适用性：进行两臂对照时，应先核对核对工具，再核对被测对象。本文两次「不一致」的诊断结论均为核对脚本自身的问题。
11 阶段 12：取证归集
前 12 个阶段的输出分散于标准输出、报告目录与原始日志。本阶段将其汇总至单个文件，便于引用与核对。
执行位置：KWDB 所在主机 执行用户：root 预计耗时：实测小于 1 分钟
bash 12_evidence.sh
脚本 12_evidence.sh（完整内容）
#!/bin/bash
<span id="heading-312" class="markdown-toc-anchor"></span>
# =============================================================================
<span id="heading-313" class="markdown-toc-anchor"></span>
# 12_evidence.sh —— 一次性归集本文全部关键取证
<span id="heading-314" class="markdown-toc-anchor"></span>
# -----------------------------------------------------------------------------
<span id="heading-315" class="markdown-toc-anchor"></span>
# 做什么：把散落在各步骤里的证据（环境、源码取证、引擎类型、能力探针、
<span id="heading-316" class="markdown-toc-anchor"></span>
# 变更统计、数据集规模、对照结果、代价分解）汇总成**一个文件**，
<span id="heading-317" class="markdown-toc-anchor"></span>
# 方便读者/评委按图索骥，也方便自己日后回溯。
<span id="heading-318" class="markdown-toc-anchor"></span>
# 输出：$KWM_RPT/evidence_mm.txt
<span id="heading-319" class="markdown-toc-anchor"></span>
# 执行位置：KWDB 所在主机 执行用户：root 预计耗时：< 1 分钟
<span id="heading-320" class="markdown-toc-anchor"></span>
# 用法 ：bash 12_evidence.sh
<span id="heading-321" class="markdown-toc-anchor"></span>
# =============================================================================
set -u
. "$(dirname "$0")/mm_env.sh"
SRC="$KWM_SRC"
OUT="${KWM_RPT}/evidence_mm.txt"
mkdir -p "$KWM_RPT"
exec > >(tee "$OUT") 2>&1
TSDB="$KWM_TSDB"
REL="$KWM_RELDB"
H="${KWM_HOST}:${KWM_PORT}"
echo "################ 0. 环境与版本 ################"
date
cat /etc/redhat-release 2>/dev/null
uname -r
lscpu | grep -E '^CPU\(s\)|Model name' 2>/dev/null
free -h | head -2
echo "-- kwbase --"
"$KWM_BIN" version 2>&1 | head -3
echo "-- go --"
go version
echo "-- tsbs 基线 --"
cd "$SRC" && git log -1 --format='tsbs commit %h %ad %s' --date=short
echo
echo "################ 1. 取证：官方模板里有没有跨模/关联查询 ################"
echo "--- 1.1 KWDB 方言目录里 SQL 文本中的 JOIN 出现次数 ---"
for f in cmd/tsbs_generate_queries/databases/kwdb/*.go; do
printf ' %-58s JOIN=%s\n' "$f" "$(grep -o '\bJOIN\b' "$f" | wc -l)"
done
echo "--- 1.2 对照：其它数据库方言（说明 JOIN 本身不是禁忌）---"
for f in cmd/tsbs_generate_queries/databases/timescaledb/devops.go \
cmd/tsbs_generate_queries/databases/timescaledb/iot.go \
cmd/tsbs_generate_queries/databases/clickhouse/devops.go; do
printf ' %-58s JOIN=%s\n' "$f" "$(grep -o '\bJOIN\b' "$f" | wc -l)"
done
echo "--- 1.3 用例矩阵里的模板总数 ---"
./bin/tsbs_generate_queries --help 2>&1 | grep -c 'use case:'
echo "--- 1.4 本次新增的 multi-mode 模板 ---"
./bin/tsbs_generate_queries --help 2>&1 | grep 'use case: multi-mode' | sort
echo
echo "################ 2. 取证：iot 用例把业务维度压进 tag ################"
grep -n -A9 'tags: \[\]common.Tag{' pkg/data/usecases/iot/truck.go | head -14
echo
echo "################ 3. 取证：KWDB 同一实例里两种引擎并存 ################"
kwsql "SELECT database_name, engine_type FROM [SHOW DATABASES]
WHERE database_name IN ('$TSDB','$REL','tsbs_iot','sensors','rdb')
ORDER BY engine_type, database_name;"
echo
echo "################ 4. 取证：一条跨模 SQL 真的能跑 ################"
kwsql "
SELECT f.region AS region,
count(DISTINCT t.truck_id) AS trucks,
avg(r.fuel_consumption) AS avg_fuel
FROM $REL.public.trucks t
JOIN $REL.public.fleets f ON f.fleet_id = t.fleet_id
JOIN $TSDB.public.readings r ON r.name = t.truck_id
WHERE r.k_timestamp > '$KWM_W1' AND r.k_timestamp <= '$KWM_W2'
GROUP BY f.region ORDER BY avg_fuel DESC;"
echo
echo "################ 5. 取证：时序专用聚合不能直接进跨模 JOIN（边界）################"
kwsql "
SELECT m.region AS region, last(r.kwh) AS last_kwh
FROM mm_rel.public.meters m
JOIN mm_ts.public.mtr_readings r ON r.meter_id = m.meter_id
GROUP BY m.region;" 2>&1 | grep -E 'ERROR|SQLSTATE|last\(' | head -4
echo " （上一行即 SQLSTATE 0A000；绕过办法：把时序聚合下沉为子查询，见 07_probe.sh P9）"
echo
echo "################ 6. 取证：本次对 kwdb-tsbs 的全部改动 ################"
cd "$SRC" || exit 1
git status --porcelain
echo "--- 改动行数统计 ---"
git add -N cmd/tsbs_generate_queries/databases/kwdb/multimode.go \
cmd/tsbs_generate_queries/uses/multimode/ 2>/dev/null
git diff --stat | tail -12
echo
echo "################ 7. 数据集规模 ################"
kwsql "SELECT (SELECT count(*) FROM $REL.public.trucks) AS rel_trucks,
(SELECT count(*) FROM $REL.public.fleets) AS rel_fleets,
(SELECT count(*) FROM $TSDB.public.readings) AS ts_readings,
(SELECT count(*) FROM $TSDB.public.diagnostics) AS ts_diagnostics;"
echo
echo "################ 8. 受控对照实验原始结果 ################"
if [ -f "$KWM_RPT/bench_mm_pairs.txt" ]; then
printf '%-22s %12s %12s %s\n' "模板" "跨模臂med" "拆分臂med" "谁快"
awk '{printf "%-22s %12s %12s %s\n", $1, $2, $3, $4}' "$KWM_RPT/bench_mm_pairs.txt"
else
echo " （未找到 $KWM_RPT/bench_mm_pairs.txt，请先执行 09_bench.sh）"
fi
echo
echo "################ 9. 代价分解 ################"
if [ -f "$KWM_RPT/decompose.txt" ]; then cat "$KWM_RPT/decompose.txt"; \
else echo " （未找到 $KWM_RPT/decompose.txt，请先执行 10_decompose.sh）"; fi
echo
echo "################ 10. 官方基线汇总 ################"
if [ -f "$KWM_RPT/baseline_table.txt" ]; then cat "$KWM_RPT/baseline_table.txt"; \
else echo " （未找到 $KWM_RPT/baseline_table.txt，请先执行 08_baseline.sh）"; fi
echo
echo "[取证完毕] 全文已写入 $OUT"
汇总结果写入 /tsbs/reports/evidence_mm.txt，共 11 个章节：
| 章节 | 内容 |
|---|---|
| 0 | 环境与版本（OS、CPU、内存、Go、kwbase、tsbs commit） |
| 1 | 官方模板中是否存在跨模或关联查询（各文件 JOIN 计数、用例矩阵条数、新增模板清单） |
| 2 | iot 用例将业务维度内联进 tag 的源码证据 |
| 3 | KWDB 同一实例中两种引擎并存 |
| 4 | 一条跨模 SQL 可执行（含真实结果） |
| 5 | 时序专用聚合不能直接进入跨模 JOIN（含报错原文） |
| 6 | 本次对 kwdb-tsbs 的全部改动（文件清单与行数统计） |
| 7 | 数据集规模 |
| 8 | 受控对照实验原始结果 |
| 9 | 代价分解 |
| 10 | 官方基线汇总（两张表） |
实测输出（摘录第 1、3、4、5、6 章）
################ 1. 取证：官方模板里有没有跨模/关联查询 ################
--- 1.1 KWDB 方言目录里 SQL 文本中的 JOIN 出现次数 ---
cmd/tsbs_generate_queries/databases/kwdb/common.go JOIN=0
cmd/tsbs_generate_queries/databases/kwdb/devops.go JOIN=0
cmd/tsbs_generate_queries/databases/kwdb/iot.go JOIN=0
cmd/tsbs_generate_queries/databases/kwdb/multimode.go JOIN=11
--- 1.2 对照：其它数据库方言（说明 JOIN 本身不是禁忌）---
cmd/tsbs_generate_queries/databases/timescaledb/devops.go JOIN=3
cmd/tsbs_generate_queries/databases/timescaledb/iot.go JOIN=13
cmd/tsbs_generate_queries/databases/clickhouse/devops.go JOIN=3
--- 1.3 用例矩阵里的模板总数 ---
55
################ 3. 取证：KWDB 同一实例里两种引擎并存 ################
database_name | engine_type
----------------+--------------
mm_bm_rel | RELATIONAL
rdb | RELATIONAL
mm_bm | TIME SERIES
sensors | TIME SERIES
tsbs_iot | TIME SERIES
(5 rows)
################ 4. 取证：一条跨模 SQL 真的能跑 ################
region | trucks | avg_fuel
------------+--------+---------------------
north | 86 | 26.132480992684076
south | 84 | 25.850014730794665
northeast | 68 | 25.11314585880541
northwest | 62 | 24.69069686062784
(4 rows)
################ 5. 取证：时序专用聚合不能直接进跨模 JOIN（边界）################
ERROR: last() can only be used in timeseries table query or subquery
SQLSTATE: 0A000
（上一行即 SQLSTATE 0A000；绕过办法：把时序聚合下沉为子查询，见 07_probe.sh P9）
################ 6. 取证：本次对 kwdb-tsbs 的全部改动 ################
M cmd/tsbs_generate_queries/databases/kwdb/common.go
AM cmd/tsbs_generate_queries/databases/kwdb/multimode.go
M cmd/tsbs_generate_queries/main.go
AM cmd/tsbs_generate_queries/uses/multimode/common.go
AM cmd/tsbs_generate_queries/uses/multimode/queries.go
M internal/inputs/generator_queries.go
M pkg/data/usecases/common/common.go
M pkg/query/factories/init_factories.go
--- 改动行数统计 ---
8 files changed, 538 insertions(+), 3 deletions(-)
成功判据：生成 evidence_mm.txt，且 11 个章节齐全。
至此 13 个阶段全部完成。
12 结论与建议
12.1 结论
结论一：TSBS 的缺口在量程，不在分辨率。
| 证据 | 出处 |
|---|---|
| 官方 29 个模板中位延迟 0.55 至 317.04 ms，跨度 576 倍 | 9.1 |
KWDB 方言 3 个文件中 JOIN 出现 0 次；对照 timescaledb/iot.go 为 13 次 |
2.4、11 章第 1 节 |
iot 用例将 fleet、driver、model、load_capacity 全部内联进 tag |
2.5、11 章第 2 节 |
在已覆盖的形态内刻度较细，在「多维关联」这一维度上则没有刻度。这是「横向比较多种实现」这一设计目标的必然代价，并非缺陷。
结论二：跨模查询的代价结构内部分化显著。
| 形态 | 耗时 | 相对基线 | 出处 |
|---|---|---|---|
| 纯时序按 tag 分组（基线） | 53 ms | 1× | 10.5 |
| 跨模等值 JOIN（一跳 / 两跳） | 54 ms | +1 ms | 10.5 |
| 跨模非等值时间 JOIN | 2337 ms | 约 44× | 10.5 |
③ 的 LATERAL 改写 |
2342 ms | 约 44×，无收益 | 10.5 |
等值联结引入关系维度的代价可以忽略，代价集中出现在非等值时间联结。
结论三：补充该维度的首要价值是可观测。
5 个跨模模板中，跨模臂仅 1 个胜出（mm-driver-window，0.63×），其余 4 个更慢（2.39×、2.53×、2.82×、204.51×）。
因此本文档不主张跨模查询更快，而是指出：基准若不提出某类问题，就无法给出该类问题的答案，其中既包含代价很低的答案（+1 ms），也包含代价很高的答案（约 44×）。两类答案均直接影响架构决策：前者说明将维度规范化放入关系表是安全的；后者说明凡涉及逐行不同时间窗的关联，上线前必须先做压力测试。
12.2 跨模能力速查表
编写模板或做方案设计时可直接查用，完整依据见第 8 章。
| 编号 | 能力 | 结论 | 备注 |
|---|---|---|---|
| P1 | 跨模等值 JOIN | 支持，代价可忽略 | +1 ms |
| P2 | 跨模 CTAS | 支持 | 用时序数据建关系表 |
| P3 | interval 字面量与算术 |
支持 | — |
| P4 | 两跳跨模 JOIN | 支持 | 关系 A → 关系 B → 时序 |
| P5 | count(DISTINCT) 加 ORDER BY 加 LIMIT |
支持 | — |
| P6 | 关系侧列进 HAVING |
支持 | 阈值或容量参与筛选 |
| P7 | 非等值时间联结 | 语法可行，代价约 44× | 需单独压测 |
| P8 | last() 直接进跨模 JOIN |
不支持，SQLSTATE 0A000 |
改用 P9 |
| P9 | 时序聚合下沉子查询 | 支持 | 绕过 P8 的可行路径 |
| P10 | time_bucket 进跨模 JOIN |
支持 | — |
| P11 | 跨模写入 INSERT…SELECT |
支持 | 台账装配使用该路径 |
| P12 | ANALYZE |
不支持，语法错误 42601 |
会牵连整批 SQL |
12.3 对基准评测的几点建议
评价基准时需同时考察量程与刻度精度：TSBS 的刻度表现良好（576 倍跨度），但若待评对象的长板落在其量程之外，刻度精度无法发挥作用。这并非 TSBS 特有的问题：任何以跨实现可比为目标的基准，都会通过取公共交集的方式排除差异化能力。
补充维度可顺着扩展点实现：本次仅新增 3 个文件（468 行）并修改 5 个文件（70 行），即完成 10 个 query type 的注册。这说明 TSBS 的架构具备可扩展性，缺少的是维度而非扩展能力。
性能对比前必须先证明两臂等价：阶段 11 中两次「不一致」的诊断结论均为核对脚本自身的问题（CSV 表头、排序键选择）。跳过该步骤直接引用性能数字，容易把两个不同的答案当作两种写法的性能差异。
12.4 复现判据汇总
按第 4 章至第 11 章执行完毕后，可用以下命令一次性确认全链路结果。执行前先载入套件配置，其中的主机地址由脚本自动探测，无需手工填写。
cd /tsbs/reproduce && . ./mm_env.sh
echo "== 环境 =="; cat /etc/redhat-release; go version
echo "== KWDB =="; systemctl is-active kaiwudb
$KWM_BIN version | head -1 # KaiwuDB Version: 3.2.2
echo "== 补丁 =="; grep -c '^new file mode' \
/tsbs/reproduce/patch/mm_multimode.patch # 3
echo "== 模板 =="; /opt/src/kwdb-tsbs/bin/tsbs_generate_queries --help \
| grep -c 'use case: multi-mode' # 10
echo "== 数据 =="; $KWM_BIN sql --host=$KWM_HOST:$KWM_PORT \
--certs-dir=$KWM_CERTS --user=$KWM_USER --format=csv \
-e "SELECT count(*) FROM mm_bm.public.readings;" # 约 2333572
echo "== 双引擎 =="; $KWM_BIN sql --host=$KWM_HOST:$KWM_PORT \
--certs-dir=$KWM_CERTS --user=$KWM_USER --format=csv \
-e "SELECT engine_type FROM [SHOW DATABASES] WHERE database_name IN ('mm_bm','mm_bm_rel');"
echo "== 取证 =="; ls -l /tsbs/reports/evidence_mm.txt
| 判据 | 期望值 |
|---|---|
kaiwudb 服务 |
active |
| kwbase 版本 | KaiwuDB Version: 3.2.2 |
补丁中 new file mode 数量 |
3 |
use case: multi-mode 数量 |
10 |
mm_bm.readings 行数 |
约 233 万（量级正确即可） |
mm_bm 与 mm_bm_rel 引擎类型 |
TIME SERIES 与 RELATIONAL |
evidence_mm.txt |
存在，11 个章节齐全 |
上述判据全部满足，即表示从零开始的完整跨模复现链路成功。
附录 A 复现套件与完整补丁
A.1 脚本清单
全部脚本位于 reproduce/，共 15 个 Shell 脚本、1 份装配 SQL 与 1 份补丁。
| 文件 | 用途 | 幂等 |
|---|---|---|
mm_env.sh |
公共配置与工具函数，唯一需要按环境修改的文件 | — |
run_all.sh |
一键总控，支持指定起止阶段 | — |
00_env_check.sh |
环境自检 | 是 |
01_get_source.sh |
获取源码并对齐基线 commit | 是 |
02_apply_patch.sh |
应用补丁（3 新增、5 修改） | 是 |
03_build.sh |
离线编译并验证 10 个模板注册 | 是 |
04_gen_data.sh |
生成 iot 数据集 | 是 |
05_import.sh |
导入时序库，先清空再导入 | 是 |
06_assemble.sh |
跨模装配关系台账 | 是 |
07_probe.sh |
12 项跨模可行性探针 | 是 |
08_baseline.sh |
复现官方 29 个模板基线 | 是 |
09_bench.sh |
受控对照：跨模臂与拆分臂 | 是 |
10_decompose.sh |
代价分解 | 是 |
11_equiv.sh |
两臂答案等价性核对 | 是 |
12_evidence.sh |
一次性归集全部取证 | 是 |
sql/mm_dataset.sql |
跨模装配 SQL | 是 |
patch/mm_multimode.patch |
完整补丁（8 文件、665 行） | 是 |
配套脚本包：kwdb_tsbs_multimode_v3.tar.gz，包含上述 15 个脚本、完整补丁、装配 SQL、8 张配图以及本次实测日志（evidence/ 目录）。未取得脚本包时可直接使用正文内容。第 4 章起，每个阶段的脚本均全文列出，与包内文件为同一份内容。
A.2 完整补丁
以下补丁即 6.2 节实际应用的内容。其中含 3 个 new file mode，可在干净的 44ba21c 源码上直接执行 git apply。
若已取得脚本包，无须手工创建，直接使用包内的 reproduce/patch/mm_multimode.patch。
diff --git a/cmd/tsbs_generate_queries/databases/kwdb/common.go b/cmd/tsbs_generate_queries/databases/kwdb/common.go
index 1ba940d..50a6579 100644
--- a/cmd/tsbs_generate_queries/databases/kwdb/common.go
+++ b/cmd/tsbs_generate_queries/databases/kwdb/common.go
@@ -5,6 +5,7 @@ import (
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/devops"
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/iot"
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/multimode"
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/utils"
"github.com/timescale/tsbs/pkg/query"
)
@@ -14,6 +15,13 @@ type BaseGenerator struct {
ReadingDBName string
DiagnosticsDBName string
CPUDBName string
+
+ // TSDBName / RelDBName：multi-mode（跨模）用例用到的两个库。
+ // KWDB 中一个库只能有一个引擎，所以时序表与关系表必须分居两库：
+ // TSDBName = --db-name
+ // RelDBName = --db-name + "_rel"
+ TSDBName string
+ RelDBName string
}
func (g *BaseGenerator) GenerateEmptyQuery() query.Query {
@@ -60,3 +68,19 @@ func (g *BaseGenerator) NewIoT(start, end time.Time, scale int) (utils.QueryGene
return iot, nil
}
+
+// NewMultiMode creates a new multi-mode (cross-mode) use case query generator.
+func (g *BaseGenerator) NewMultiMode(start, end time.Time, scale int) (utils.QueryGenerator, error) {
+ core, err := multimode.NewCore(start, end, scale)
+
+ if err != nil {
+ return nil, err
+ }
+
+ mm := &MultiMode{
+ BaseGenerator: g,
+ Core: core,
+ }
+
+ return mm, nil
+}
diff --git a/cmd/tsbs_generate_queries/databases/kwdb/multimode.go b/cmd/tsbs_generate_queries/databases/kwdb/multimode.go
new file mode 100644
index 0000000..a69e310
--- /dev/null
+++ b/cmd/tsbs_generate_queries/databases/kwdb/multimode.go
@@ -0,0 +1,213 @@
+package kwdb
+
+import (
+ "fmt"
+ "time"
+
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/multimode"
+ "github.com/timescale/tsbs/pkg/query"
+)
+
+// =============================================================================
+// multi-mode（跨模）用例的 KWDB 方言实现
+//
+// 每个模板产出两套 SQL：
+// · 跨模臂 —— 一条 SQL 同时引用关系库（台账）与时序库（测量）
+// · 拆分臂 —— 两条单模 SQL 用 ';' 串起来。tsbs_run_queries_kwdb 的
+// ProcessQuery 会按 ';' 拆分后在同一连接上顺序执行并逐条
+// drain 结果，因此"往返次数"与"回传行数"都被计入耗时，
+// 两臂的测量口径一致（见 cmd/tsbs_run_queries_kwdb/main.go:117）。
+//
+// 实测边界（KWDB 3.2.2，已在真实数据集上验证）：
+// · last() / last_row() 不能直接出现在跨模 JOIN 里，会报
+// "last() can only be used in timeseries table query or subquery"
+// —— 这类时序专用聚合必须先在自己的时序侧子查询里做完，再跨模联结。
+// · max / min / sum / avg / count / time_bucket 在跨模 JOIN 里不受限。
+// · 关系侧列可以直接出现在 HAVING、以及非等值时间联结条件里。
+// =============================================================================
+
+// MultiMode 为 multi-mode 用例产出 KWDB 方言的跨模 / 拆分两臂 SQL
+type MultiMode struct {
+ *multimode.Core
+ *BaseGenerator
+}
+
+// relTable 关系库（台账）下的一张表
+func (m *MultiMode) relTable(name string) string {
+ return fmt.Sprintf("%s.public.%s", m.RelDBName, name)
+}
+
+// tsTable 时序库下的一张表
+func (m *MultiMode) tsTable(name string) string {
+ return fmt.Sprintf("%s.public.%s", m.TSDBName, name)
+}
+
+// win 把一个时间窗口格式化成 SQL 里可直接用的两个时间串
+func win(startMillis, endMillis int64) (string, string) {
+ s := parseTime(time.UnixMilli(startMillis).UTC())
+ e := parseTime(time.UnixMilli(endMillis).UTC())
+ return s, e
+}
+
+// armLabel 给同一个模板的两臂打上可区分的标签
+func armLabel(label string, twoStep bool) (string, string) {
+ if twoStep {
+ return label + " (2-step)", "两臂对照的拆分臂：两次单模查询 + 应用层拼接"
+ }
+ return label + " (cross-mode)", "两臂对照的跨模臂：一条 SQL 同时引用关系表与时序表"
+}
+
+// FleetDaily：按车队所属区域汇总油耗。
+// 跨模形态 1 跳 —— region 只存在于关系表 fleets，油耗只存在于时序表 readings。
+func (m *MultiMode) FleetDaily(qi query.Query, twoStep bool) {
+ ti := m.RandomWindow(multimode.FleetDailyDuration)
+ s, e := win(ti.StartUnixMillis(), ti.EndUnixMillis())
+ trucks := m.relTable(multimode.TrucksTableName)
+ fleets := m.relTable(multimode.FleetsTableName)
+ readings := m.tsTable(multimode.ReadingsTableName)
+
+ var sql string
+ if twoStep {
+ // 拆分臂要多带一列 count(*)：关系库里的 avg 是"全体样本均值"，
+ // 客户端拿到的是"每车均值"，只有配上每车点数才能加权还原，
+ // 否则两臂结果不等价。这是拆分臂必须付出的额外代价之一。
+ sql = fmt.Sprintf(
+ `SELECT t.truck_id, f.region FROM %s t JOIN %s f ON f.fleet_id = t.fleet_id;`+
+ `SELECT name, avg(fuel_consumption) AS avg_fuel, max(fuel_consumption) AS max_fuel, count(*) AS n `+
+ `FROM %s WHERE k_timestamp > '%s' AND k_timestamp <= '%s' GROUP BY name`,
+ trucks, fleets, readings, s, e)
+ } else {
+ sql = fmt.Sprintf(
+ `SELECT f.region AS region, avg(r.fuel_consumption) AS avg_fuel, max(r.fuel_consumption) AS max_fuel `+
+ `FROM %s t JOIN %s f ON f.fleet_id = t.fleet_id JOIN %s r ON r.name = t.truck_id `+
+ `WHERE r.k_timestamp > '%s' AND r.k_timestamp <= '%s' `+
+ `GROUP BY f.region ORDER BY avg_fuel DESC`,
+ trucks, fleets, readings, s, e)
+ }
+
+ label, desc := armLabel("KWDB multi-mode: avg fuel per fleet region", twoStep)
+ m.fillInQuery(qi, label, fmt.Sprintf("%s: %s ~ %s", desc, s, e), multimode.ReadingsTableName, sql)
+}
+
+// DriverWindow：按司机汇总高载点位数。
+// 跨模形态 —— 阈值 load_capacity 取自关系表，事实 current_load 取自时序表。
+func (m *MultiMode) DriverWindow(qi query.Query, twoStep bool) {
+ ti := m.RandomWindow(multimode.DriverWindowDuration)
+ s, e := win(ti.StartUnixMillis(), ti.EndUnixMillis())
+ trucks := m.relTable(multimode.TrucksTableName)
+ diag := m.tsTable(multimode.DiagnosticsTableName)
+
+ var sql string
+ if twoStep {
+ // 拆分臂无法把"逐车不同的阈值"下推，只能把明细拉回客户端逐行比较。
+ sql = fmt.Sprintf(
+ `SELECT truck_id, driver, load_capacity FROM %s;`+
+ `SELECT name, current_load FROM %s WHERE k_timestamp > '%s' AND k_timestamp <= '%s'`,
+ trucks, diag, s, e)
+ } else {
+ sql = fmt.Sprintf(
+ `SELECT t.driver AS driver, count(*) AS high_load_points `+
+ `FROM %s t JOIN %s r ON r.name = t.truck_id `+
+ `WHERE r.k_timestamp > '%s' AND r.k_timestamp <= '%s' AND r.current_load > 0.8 * t.load_capacity `+
+ `GROUP BY t.driver ORDER BY high_load_points DESC`,
+ trucks, diag, s, e)
+ }
+
+ label, desc := armLabel("KWDB multi-mode: high-load points per driver", twoStep)
+ m.fillInQuery(qi, label, fmt.Sprintf("%s: %s ~ %s", desc, s, e), multimode.DiagnosticsTableName, sql)
+}
+
+// DepotTopN：按车场汇总油耗并取 TOP-5。
+// 跨模形态 2 跳 —— trucks → fleets（关系库内）→ readings（跨到时序库）。
+func (m *MultiMode) DepotTopN(qi query.Query, twoStep bool) {
+ ti := m.RandomWindow(multimode.DepotTopNDuration)
+ s, e := win(ti.StartUnixMillis(), ti.EndUnixMillis())
+ trucks := m.relTable(multimode.TrucksTableName)
+ fleets := m.relTable(multimode.FleetsTableName)
+ readings := m.tsTable(multimode.ReadingsTableName)
+
+ var sql string
+ if twoStep {
+ sql = fmt.Sprintf(
+ `SELECT t.truck_id, f.depot FROM %s t JOIN %s f ON f.fleet_id = t.fleet_id;`+
+ `SELECT name, sum(fuel_consumption) AS total_fuel FROM %s `+
+ `WHERE k_timestamp > '%s' AND k_timestamp <= '%s' GROUP BY name`,
+ trucks, fleets, readings, s, e)
+ } else {
+ sql = fmt.Sprintf(
+ `SELECT f.depot AS depot, sum(r.fuel_consumption) AS total_fuel `+
+ `FROM %s t JOIN %s f ON f.fleet_id = t.fleet_id JOIN %s r ON r.name = t.truck_id `+
+ `WHERE r.k_timestamp > '%s' AND r.k_timestamp <= '%s' `+
+ `GROUP BY f.depot ORDER BY total_fuel DESC LIMIT 5`,
+ trucks, fleets, readings, s, e)
+ }
+
+ label, desc := armLabel("KWDB multi-mode: top depots by fuel (2 hops)", twoStep)
+ m.fillInQuery(qi, label, fmt.Sprintf("%s: %s ~ %s", desc, s, e), multimode.ReadingsTableName, sql)
+}
+
+// Overload：峰值载重超过额定载重的车辆清单。
+// 跨模形态 —— 关系侧列直接参与 HAVING，实现"阈值来自台账、判定来自时序"。
+func (m *MultiMode) Overload(qi query.Query, twoStep bool) {
+ ti := m.RandomWindow(multimode.OverloadDuration)
+ s, e := win(ti.StartUnixMillis(), ti.EndUnixMillis())
+ trucks := m.relTable(multimode.TrucksTableName)
+ diag := m.tsTable(multimode.DiagnosticsTableName)
+
+ var sql string
+ if twoStep {
+ sql = fmt.Sprintf(
+ `SELECT truck_id, model, load_capacity FROM %s;`+
+ `SELECT name, max(current_load) AS peak_load FROM %s `+
+ `WHERE k_timestamp > '%s' AND k_timestamp <= '%s' GROUP BY name`,
+ trucks, diag, s, e)
+ } else {
+ sql = fmt.Sprintf(
+ `SELECT t.truck_id, t.model, max(r.current_load) AS peak_load, t.load_capacity `+
+ `FROM %s t JOIN %s r ON r.name = t.truck_id `+
+ `WHERE r.k_timestamp > '%s' AND r.k_timestamp <= '%s' `+
+ `GROUP BY t.truck_id, t.model, t.load_capacity `+
+ `HAVING max(r.current_load) > t.load_capacity `+
+ `ORDER BY peak_load DESC LIMIT 10`,
+ trucks, diag, s, e)
+ }
+
+ label, desc := armLabel("KWDB multi-mode: trucks over rated load", twoStep)
+ m.fillInQuery(qi, label, fmt.Sprintf("%s: %s ~ %s", desc, s, e), multimode.DiagnosticsTableName, sql)
+}
+
+// InstallWindow：每车"投运后首个窗口"内的行驶情况。
+// 跨模形态最难的一种：窗口右界由关系表 installed_on 逐行决定，是非等值时间联结。
+// 拆分臂无法等价表达 —— 只能把并集窗口的原始明细整表拉回，再由客户端逐车裁剪。
+func (m *MultiMode) InstallWindow(qi query.Query, twoStep bool) {
+ trucks := m.relTable(multimode.TrucksTableName)
+ readings := m.tsTable(multimode.ReadingsTableName)
+
+ var sql, windowDesc string
+ if twoStep {
+ // 并集窗口 = [数据起点, 数据起点 + 台账投运偏移上限 + 单行窗口长度]
+ ws := time.UnixMilli(m.WholeInterval().StartUnixMillis()).UTC()
+ we := ws.Add(multimode.InstallWindowSpread + multimode.InstallWindowDuration)
+ s, e := parseTime(ws), parseTime(we)
+ windowDesc = fmt.Sprintf("并集窗口 %s ~ %s", s, e)
+ sql = fmt.Sprintf(
+ `SELECT truck_id, installed_on FROM %s;`+
+ `SELECT name, k_timestamp, velocity FROM %s `+
+ `WHERE k_timestamp >= '%s' AND k_timestamp < '%s'`,
+ trucks, readings, s, e)
+ } else {
+ windowDesc = fmt.Sprintf("逐车窗口 = installed_on ~ installed_on + %s", multimode.InstallWindowDuration)
+ sql = fmt.Sprintf(
+ `SELECT t.truck_id AS truck_id, t.installed_on AS installed_on, `+
+ `count(*) AS pts, avg(r.velocity) AS avg_v `+
+ `FROM %s t JOIN %s r `+
+ ` ON r.name = t.truck_id `+
+ ` AND r.k_timestamp >= t.installed_on `+
+ ` AND r.k_timestamp < t.installed_on + INTERVAL '%d minutes' `+
+ `GROUP BY t.truck_id, t.installed_on ORDER BY truck_id`,
+ trucks, readings, int(multimode.InstallWindowDuration.Minutes()))
+ }
+
+ label, desc := armLabel("KWDB multi-mode: first window after installation", twoStep)
+ m.fillInQuery(qi, label, fmt.Sprintf("%s: %s", desc, windowDesc), multimode.ReadingsTableName, sql)
+}
diff --git a/cmd/tsbs_generate_queries/main.go b/cmd/tsbs_generate_queries/main.go
index b5970f4..1e82b1a 100644
--- a/cmd/tsbs_generate_queries/main.go
+++ b/cmd/tsbs_generate_queries/main.go
@@ -12,6 +12,7 @@ import (
"github.com/spf13/pflag"
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/devops"
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/iot"
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/multimode"
"github.com/timescale/tsbs/cmd/tsbs_generate_queries/utils"
"github.com/timescale/tsbs/internal/inputs"
internalUtils "github.com/timescale/tsbs/internal/utils"
@@ -51,6 +52,21 @@ var useCaseMatrix = map[string]map[string]utils.QueryFillerMaker{
iot.LabelDailyActivity: iot.NewDailyTruckActivity,
iot.LabelBreakdownFrequency: iot.NewTruckBreakdownFrequency,
},
+ // multi-mode（跨模）：本项目为 kwdb-tsbs 新增的用例。
+ // 每个模板注册两个 query type —— 跨模臂 与 拆分臂（-2step），
+ // 两臂共用同一段生成代码，构成受控对照。
+ "multi-mode": {
+ multimode.LabelFleetDaily: multimode.NewFleetDaily(false),
+ multimode.LabelFleetDaily + multimode.TwoStepSuffix: multimode.NewFleetDaily(true),
+ multimode.LabelDriverWindow: multimode.NewDriverWindow(false),
+ multimode.LabelDriverWindow + multimode.TwoStepSuffix: multimode.NewDriverWindow(true),
+ multimode.LabelDepotTopN: multimode.NewDepotTopN(false),
+ multimode.LabelDepotTopN + multimode.TwoStepSuffix: multimode.NewDepotTopN(true),
+ multimode.LabelOverload: multimode.NewOverload(false),
+ multimode.LabelOverload + multimode.TwoStepSuffix: multimode.NewOverload(true),
+ multimode.LabelInstallWindow: multimode.NewInstallWindow(false),
+ multimode.LabelInstallWindow + multimode.TwoStepSuffix: multimode.NewInstallWindow(true),
+ },
}
var conf = &config.QueryGeneratorConfig{}
diff --git a/cmd/tsbs_generate_queries/uses/multimode/common.go b/cmd/tsbs_generate_queries/uses/multimode/common.go
new file mode 100644
index 0000000..8cf1a11
--- /dev/null
+++ b/cmd/tsbs_generate_queries/uses/multimode/common.go
@@ -0,0 +1,120 @@
+package multimode
+
+import (
+ "time"
+
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/common"
+ internalutils "github.com/timescale/tsbs/internal/utils"
+ "github.com/timescale/tsbs/pkg/query"
+)
+
+// =============================================================================
+// multi-mode（跨模）用例：给 TSBS 的时间序列基准补上「关系表 × 时序表」一个维度
+//
+// 为什么需要它
+// kwdb-tsbs 现有的两个用例（cpu-only / iot）共 29 个查询模板，全部是
+// 「单表时序聚合」——SQL 里一个 JOIN 都没有。iot 用例更把 fleet / driver /
+// model / load_capacity 这些业务维度整体压进时序表的 tag 里
+// （见 pkg/data/usecases/iot/truck.go），于是"多模数据库"最有辨识度的能力
+// —— 一条 SQL 里把业务维度与时间线关联起来 —— 在基准里根本没有被测到。
+//
+// 本用例做什么
+// 把那些被压进 tag 的业务维度"还原"成关系库里的台账表（fleets / trucks），
+// 时序库只留测量值，然后提出 5 个必须同时用到两边才能回答的问题。
+// 每个问题给出两种写法，形成受控对照：
+// · 跨模臂（默认） ：一条 SQL 同时引用关系表与时序表
+// · 拆分臂（-2step） ：两次单模查询 + 应用层拼接
+// 两臂由同一套模板生成、在同一把尺子下测量，差异只来自"跨不跨模"。
+// =============================================================================
+
+const (
+ // 时序侧表名：沿用 kwdb-tsbs iot 用例的物理表，保证数据可以复用同一条导入链路
+ ReadingsTableName = "readings"
+ DiagnosticsTableName = "diagnostics"
+
+ // 关系侧表名：从时序 tag 还原出来的业务台账
+ TrucksTableName = "trucks"
+ FleetsTableName = "fleets"
+
+ // RelDBSuffix 关系库命名约定：时序库名为 --db-name，关系库名为 <--db-name>_rel。
+ // KWDB 中一个库只能有一个引擎，所以关系表与时序表必须分居两库，跨模查询即跨库查询。
+ RelDBSuffix = "_rel"
+
+ // TwoStepSuffix 拆分臂的 query type 后缀
+ TwoStepSuffix = "-2step"
+
+ // query type 标签（会出现在 tsbs_generate_queries 的 use case matrix 里）
+ LabelFleetDaily = "mm-fleet-daily"
+ LabelDriverWindow = "mm-driver-window"
+ LabelDepotTopN = "mm-depot-topn"
+ LabelOverload = "mm-overload"
+ LabelInstallWindow = "mm-install-window"
+
+ // 各模板使用的时间窗
+ // 注：窗口不宜过大，否则拆分臂要把海量明细拉回客户端，
+ // 单次跑测会从"测延迟"退化成"测网络吞吐"。窗口取值与数据规模配套。
+ FleetDailyDuration = 1 * time.Hour
+ DriverWindowDuration = 1 * time.Hour
+ DepotTopNDuration = 1 * time.Hour
+ OverloadDuration = 1 * time.Hour
+ InstallWindowDuration = 30 * time.Minute
+
+ // InstallWindowSpread 台账里 installed_on 相对数据起点的最大偏移。
+ // 由装配脚本 tsbs_mm_dataset.sql 按 (车号 % 12) * 5 分钟 生成，最大 55 分钟。
+ // 拆分臂需要它来推算"并集窗口"的右界，故必须与装配脚本保持一致。
+ InstallWindowSpread = 55 * time.Minute
+)
+
+// Core 是所有 multi-mode 模板共享的公共部分
+type Core struct {
+ *common.Core
+}
+
+// NewCore 为给定的时间范围与规模创建一个 Core
+func NewCore(start, end time.Time, scale int) (*Core, error) {
+ c, err := common.NewCore(start, end, scale)
+ return &Core{Core: c}, err
+}
+
+// RandomWindow 在整体时间范围内随机取一段长度为 d 的窗口。
+// 与 devops / iot 的取窗方式一致，配合固定 seed 可复现。
+func (c *Core) RandomWindow(d time.Duration) *internalutils.TimeInterval {
+ return c.Interval.MustRandWindow(d)
+}
+
+// WholeInterval 返回整体时间范围，供需要"并集窗口"的拆分臂使用
+func (c *Core) WholeInterval() *internalutils.TimeInterval {
+ return c.Interval
+}
+
+// ---------------------------------------------------------------------------
+// 以下是「用例侧 → 数据库侧」的填充接口。
+// 每个接口对应一个模板；databases/kwdb 包实现它们，把模板翻译成 KWDB 的 SQL。
+// twoStep == false 表示跨模臂，true 表示拆分臂。
+// ---------------------------------------------------------------------------
+
+// FleetDailyFiller 按车队所属区域汇总时间窗内的油耗
+type FleetDailyFiller interface {
+ FleetDaily(query.Query, bool)
+}
+
+// DriverWindowFiller 按司机汇总时间窗内超过额定载重的点位数
+type DriverWindowFiller interface {
+ DriverWindow(query.Query, bool)
+}
+
+// DepotTopNFiller 按车场（二级关系表）汇总油耗并取 TOP-N
+type DepotTopNFiller interface {
+ DepotTopN(query.Query, bool)
+}
+
+// OverloadFiller 找出时间窗内峰值载重超过额定载重的车辆
+type OverloadFiller interface {
+ Overload(query.Query, bool)
+}
+
+// InstallWindowFiller 统计每车"投运后首个窗口"内的行驶情况。
+// 窗口由关系表的 installed_on 逐行决定，是跨模查询里最难被拆分臂等价表达的一类。
+type InstallWindowFiller interface {
+ InstallWindow(query.Query, bool)
+}
diff --git a/cmd/tsbs_generate_queries/uses/multimode/queries.go b/cmd/tsbs_generate_queries/uses/multimode/queries.go
new file mode 100644
index 0000000..5f88323
--- /dev/null
+++ b/cmd/tsbs_generate_queries/uses/multimode/queries.go
@@ -0,0 +1,135 @@
+package multimode
+
+import (
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/uses/common"
+ "github.com/timescale/tsbs/cmd/tsbs_generate_queries/utils"
+ "github.com/timescale/tsbs/pkg/query"
+)
+
+// =============================================================================
+// 模板填充器（QueryFiller）
+//
+// 写法沿用 tsbs 既有约定：每个模板是一个 QueryFillerMaker，
+// NewXxx(twoStep) 返回 maker，供 useCaseMatrix 注册；Fill 时把
+// 控制权交给数据库侧实现（databases/kwdb）。
+//
+// 同一个模板注册两次，就得到两个 query type：
+// mm-fleet-daily 跨模臂
+// mm-fleet-daily-2step 拆分臂
+// 两臂共用同一段代码路径，只有 twoStep 一个布尔量不同 —— 这是"受控对照"的前提。
+// =============================================================================
+
+// FleetDaily 按车队所属区域汇总油耗
+type FleetDaily struct {
+ core utils.QueryGenerator
+ twoStep bool
+}
+
+// NewFleetDaily 创建 FleetDaily 填充器
+func NewFleetDaily(twoStep bool) utils.QueryFillerMaker {
+ return func(core utils.QueryGenerator) utils.QueryFiller {
+ return &FleetDaily{core: core, twoStep: twoStep}
+ }
+}
+
+// Fill 填充查询
+func (f *FleetDaily) Fill(q query.Query) query.Query {
+ fc, ok := f.core.(FleetDailyFiller)
+ if !ok {
+ common.PanicUnimplementedQuery(f.core)
+ }
+ fc.FleetDaily(q, f.twoStep)
+ return q
+}
+
+// DriverWindow 按司机汇总高载点位数
+type DriverWindow struct {
+ core utils.QueryGenerator
+ twoStep bool
+}
+
+// NewDriverWindow 创建 DriverWindow 填充器
+func NewDriverWindow(twoStep bool) utils.QueryFillerMaker {
+ return func(core utils.QueryGenerator) utils.QueryFiller {
+ return &DriverWindow{core: core, twoStep: twoStep}
+ }
+}
+
+// Fill 填充查询
+func (f *DriverWindow) Fill(q query.Query) query.Query {
+ fc, ok := f.core.(DriverWindowFiller)
+ if !ok {
+ common.PanicUnimplementedQuery(f.core)
+ }
+ fc.DriverWindow(q, f.twoStep)
+ return q
+}
+
+// DepotTopN 按车场汇总油耗并取 TOP-N
+type DepotTopN struct {
+ core utils.QueryGenerator
+ twoStep bool
+}
+
+// NewDepotTopN 创建 DepotTopN 填充器
+func NewDepotTopN(twoStep bool) utils.QueryFillerMaker {
+ return func(core utils.QueryGenerator) utils.QueryFiller {
+ return &DepotTopN{core: core, twoStep: twoStep}
+ }
+}
+
+// Fill 填充查询
+func (f *DepotTopN) Fill(q query.Query) query.Query {
+ fc, ok := f.core.(DepotTopNFiller)
+ if !ok {
+ common.PanicUnimplementedQuery(f.core)
+ }
+ fc.DepotTopN(q, f.twoStep)
+ return q
+}
+
+// Overload 找出峰值载重超限车辆
+type Overload struct {
+ core utils.QueryGenerator
+ twoStep bool
+}
+
+// NewOverload 创建 Overload 填充器
+func NewOverload(twoStep bool) utils.QueryFillerMaker {
+ return func(core utils.QueryGenerator) utils.QueryFiller {
+ return &Overload{core: core, twoStep: twoStep}
+ }
+}
+
+// Fill 填充查询
+func (f *Overload) Fill(q query.Query) query.Query {
+ fc, ok := f.core.(OverloadFiller)
+ if !ok {
+ common.PanicUnimplementedQuery(f.core)
+ }
+ fc.Overload(q, f.twoStep)
+ return q
+}
+
+// InstallWindow 统计投运后首个窗口内的行驶情况
+type InstallWindow struct {
+ core utils.QueryGenerator
+ twoStep bool
+}
+
+// NewInstallWindow 创建 InstallWindow 填充器
+func NewInstallWindow(twoStep bool) utils.QueryFillerMaker {
+ return func(core utils.QueryGenerator) utils.QueryFiller {
+ return &InstallWindow{core: core, twoStep: twoStep}
+ }
+}
+
+// Fill 填充查询
+func (f *InstallWindow) Fill(q query.Query) query.Query {
+ fc, ok := f.core.(InstallWindowFiller)
+ if !ok {
+ common.PanicUnimplementedQuery(f.core)
+ }
+ fc.InstallWindow(q, f.twoStep)
+ return q
+}
diff --git a/internal/inputs/generator_queries.go b/internal/inputs/generator_queries.go
index 0775761..dd29231 100644
--- a/internal/inputs/generator_queries.go
+++ b/internal/inputs/generator_queries.go
@@ -29,7 +29,7 @@ const (
errUnknownUseCaseFmt = "use case '%s' is undefined"
errCannotParseTimeFmt = "cannot parse time from string '%s': %v"
errBadUseFmt = "invalid use case specified: '%v'"
- errCannotUsecaseType = "kwdb cannot support this use-case '%s', currently only supports cpu-only in devops"
+ errCannotUsecaseType = "kwdb cannot support this use-case '%s', currently only supports cpu-only/iot/multi-mode in devops"
)
// DevopsGeneratorMaker creates a query generator for devops use case
@@ -42,6 +42,12 @@ type IoTGeneratorMaker interface {
NewIoT(start, end time.Time, scale int) (queryUtils.QueryGenerator, error)
}
+// MultiModeGeneratorMaker creates a query generator for the multi-mode
+// (cross-mode) use case added on top of kwdb-tsbs.
+type MultiModeGeneratorMaker interface {
+ NewMultiMode(start, end time.Time, scale int) (queryUtils.QueryGenerator, error)
+}
+
// QueryGenerator is a type of Generator for creating queries to test against a
// database. The output is specific to the type of database (due to each using
// different querying techniques, e.g. SQL or REST), but is consumed by TSBS
@@ -110,7 +116,8 @@ func (g *QueryGenerator) init(conf common.GeneratorConfig) error {
return err
}
- if g.conf.Format == "kwdb" && g.conf.Use != common.UseCaseCPUOnly && g.conf.Use != common.UseCaseIoT {
+ if g.conf.Format == "kwdb" && g.conf.Use != common.UseCaseCPUOnly &&
+ g.conf.Use != common.UseCaseIoT && g.conf.Use != common.UseCaseMultiMode {
return fmt.Errorf(errCannotUsecaseType, g.conf.Use)
}
if err := g.initFactories(); err != nil {
@@ -163,7 +170,7 @@ func (g *QueryGenerator) addFactory(database string, factory interface{}) error
validFactory := false
switch factory.(type) {
- case DevopsGeneratorMaker, IoTGeneratorMaker:
+ case DevopsGeneratorMaker, IoTGeneratorMaker, MultiModeGeneratorMaker:
validFactory = true
}
@@ -194,6 +201,14 @@ func (g *QueryGenerator) getUseCaseGenerator(c *config.QueryGeneratorConfig) (qu
}
return iotFactory.NewIoT(g.tsStart, g.tsEnd, scale)
+ case common.UseCaseMultiMode:
+ mmFactory, ok := factory.(MultiModeGeneratorMaker)
+
+ if !ok {
+ return nil, fmt.Errorf(errUseCaseNotImplementedFmt, c.Use, c.Format)
+ }
+
+ return mmFactory.NewMultiMode(g.tsStart, g.tsEnd, scale)
case common.UseCaseDevops, common.UseCaseCPUOnly, common.UseCaseCPUSingle:
devopsFactory, ok := factory.(DevopsGeneratorMaker)
if !ok {
diff --git a/pkg/data/usecases/common/common.go b/pkg/data/usecases/common/common.go
index d231888..ed0b5d3 100644
--- a/pkg/data/usecases/common/common.go
+++ b/pkg/data/usecases/common/common.go
@@ -24,6 +24,9 @@ const (
UseCaseDevops = "devops"
UseCaseIoT = "iot"
UseCaseDevopsGeneric = "devops-generic"
+ // UseCaseMultiMode 是 kwdb-tsbs 上新增的跨模用例：
+ // 时序表只存测量值，业务维度放进关系表，查询必须同时引用两边。
+ UseCaseMultiMode = "multi-mode"
)
var UseCaseChoices = []string{
@@ -32,4 +35,5 @@ var UseCaseChoices = []string{
UseCaseDevops,
UseCaseIoT,
UseCaseDevopsGeneric,
+ UseCaseMultiMode,
}
diff --git a/pkg/query/factories/init_factories.go b/pkg/query/factories/init_factories.go
index a6a0c02..4425dad 100644
--- a/pkg/query/factories/init_factories.go
+++ b/pkg/query/factories/init_factories.go
@@ -52,6 +52,14 @@ func InitQueryFactories(config *config.QueryGeneratorConfig) map[string]interfac
ReadingDBName: config.DbName,
DiagnosticsDBName: config.DbName,
}
+ } else if config.Use == "multi-mode" {
+ // 跨模用例要同时指到时序库和关系库。命名约定见
+ // cmd/tsbs_generate_queries/uses/multimode/common.go 的 RelDBSuffix。
+ factories[constants.FormatKwdb] = &KWDB.BaseGenerator{
+ ReadingDBName: config.DbName,
+ TSDBName: config.DbName,
+ RelDBName: config.DbName + "_rel",
+ }
}
}
return factories
评论(0)
